Łącznik wzdłużny Eutrac do szyny 3-fazowej z zasilaniem

Łącznik wzdłużny Eutrac do szyny 3-fazowej z zasilaniem

Łącznik wzdłużny Eutrac do szyny 3-fazowej z zasilaniem jest sztywnym elementem do liniowego połączenia odcinków wysokonapięciowego systemu szynowego. Oprócz mechanicznego zestawienia torów umożliwia doprowadzenie zasilania elektrycznego w obrębie połączenia. To komponent instalacyjny, a nie samodzielna lampa.

Model Eutrac należy do rodziny natynkowych szyn 3-fazowych. Możliwość zasilania w miejscu łączenia daje dodatkową opcję podczas projektowania obwodów oświetleniowych. Łącznik występuje w kolorze czarnym, białym oraz srebrnoszarym, z zachowaniem tej samej funkcji elektrycznej.

Sztywny łącznik Eutrac do systemu 3-fazowego

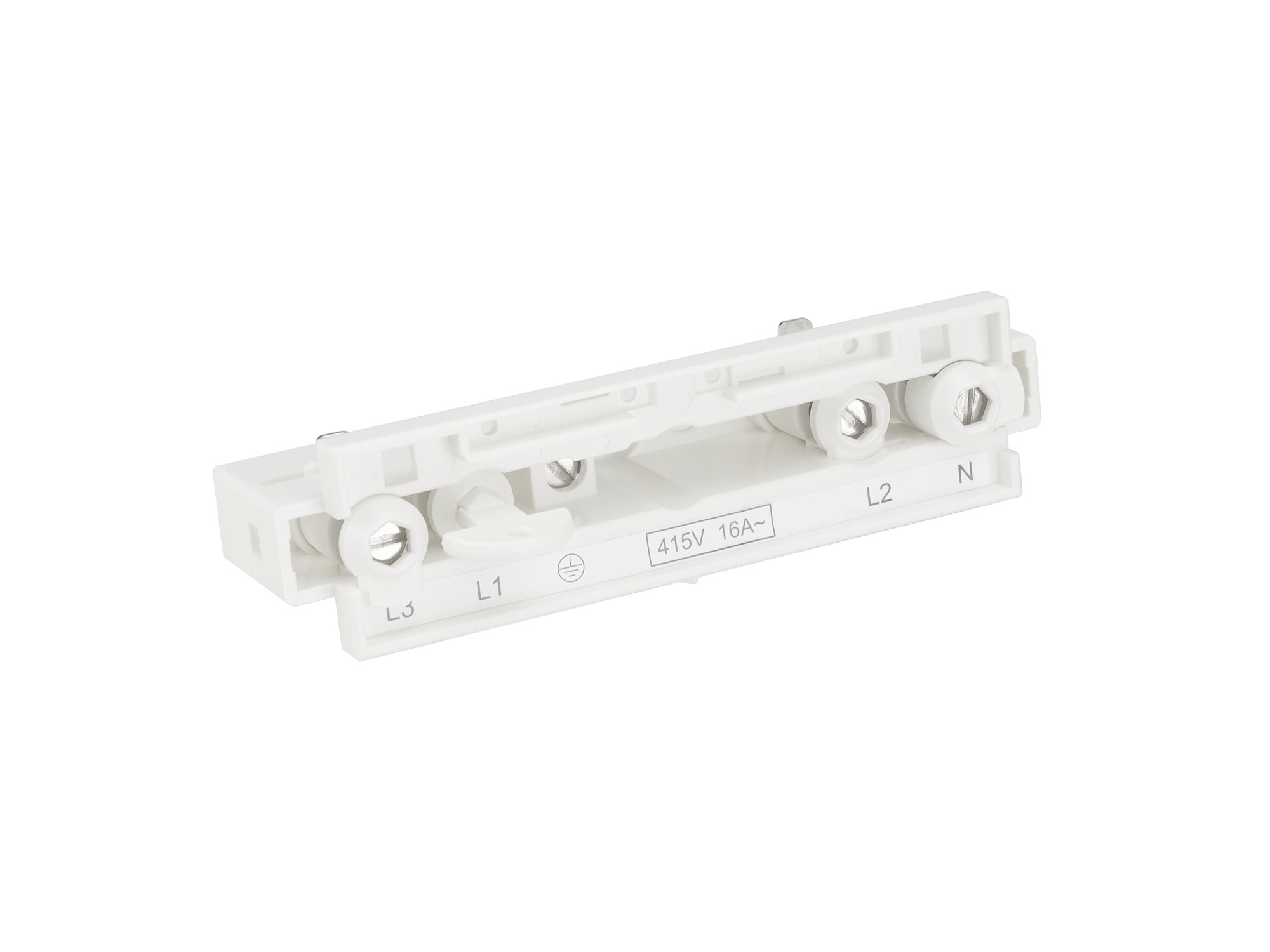

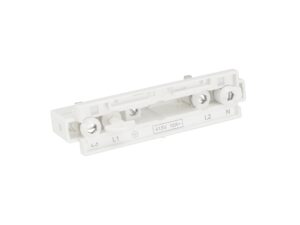

Łącznik wzdłużny służy do utworzenia prostego połączenia między odpowiednimi elementami szyny. W korpusie z tworzywa sztucznego umieszczono część połączeniową przewidzianą dla toru wysokonapięciowego. To rozwiązanie do wnętrz, w których oświetlenie opiera się na natynkowym systemie trójfazowym.

Komponent ma stopień ochrony IP20 i maksymalny prąd 16 A. Zintegrowana funkcja doprowadzenia zasilania pozwala wykorzystać punkt styku odcinków jako miejsce elektrycznego podłączenia instalacji, o ile cały projekt jest zgodny z systemem Eutrac. Element nie obsługuje protokołu sterowania DALI.

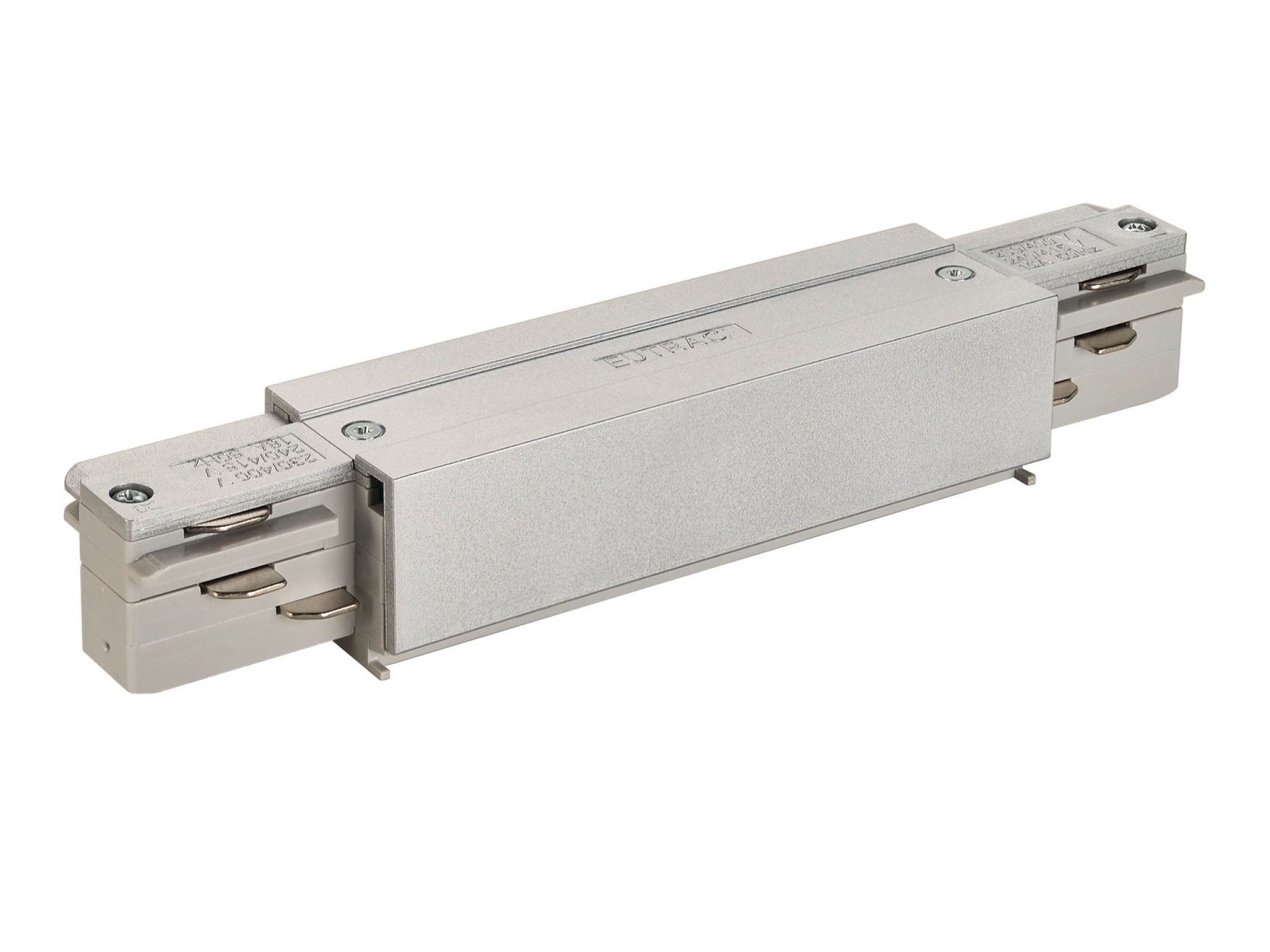

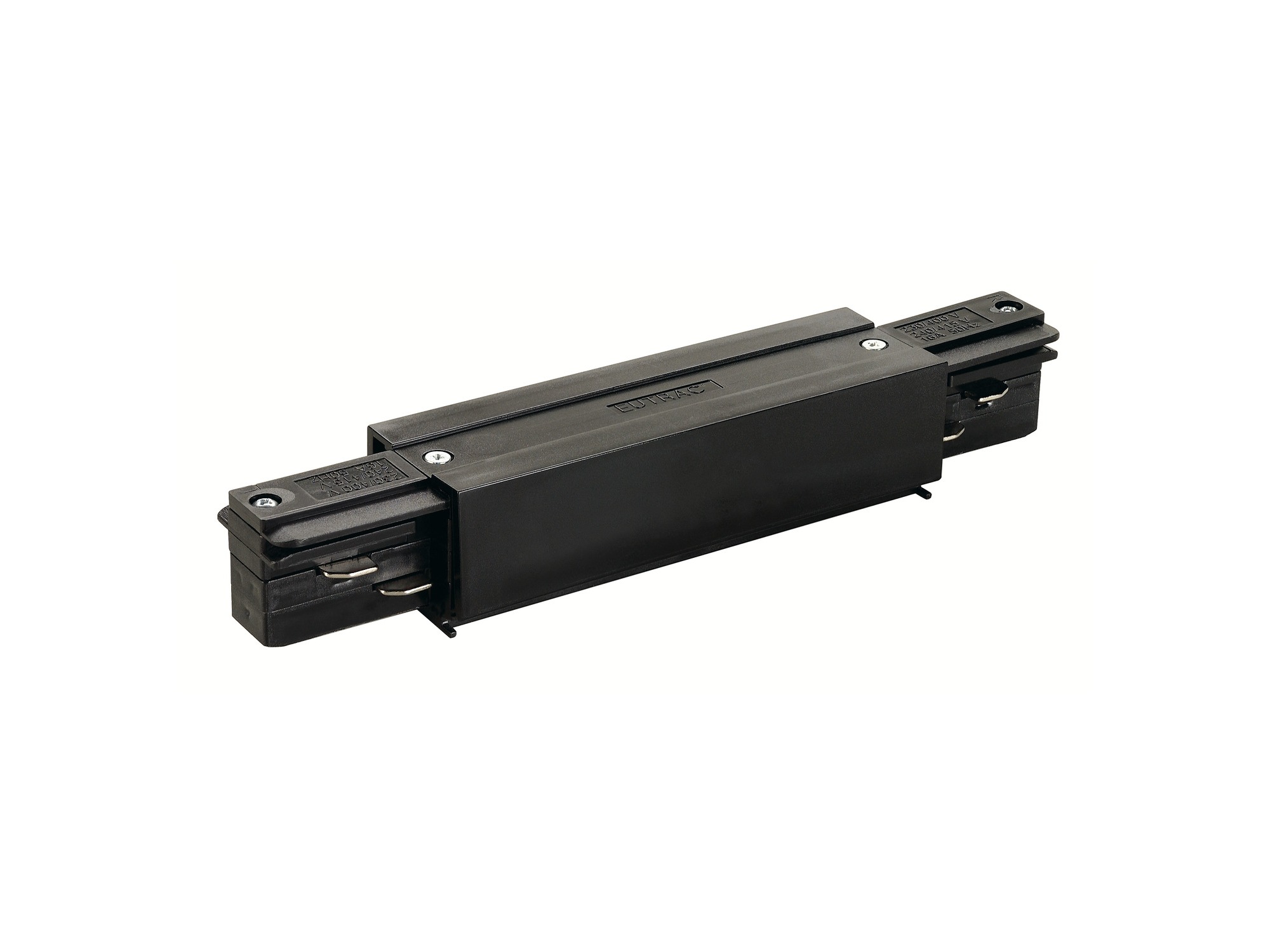

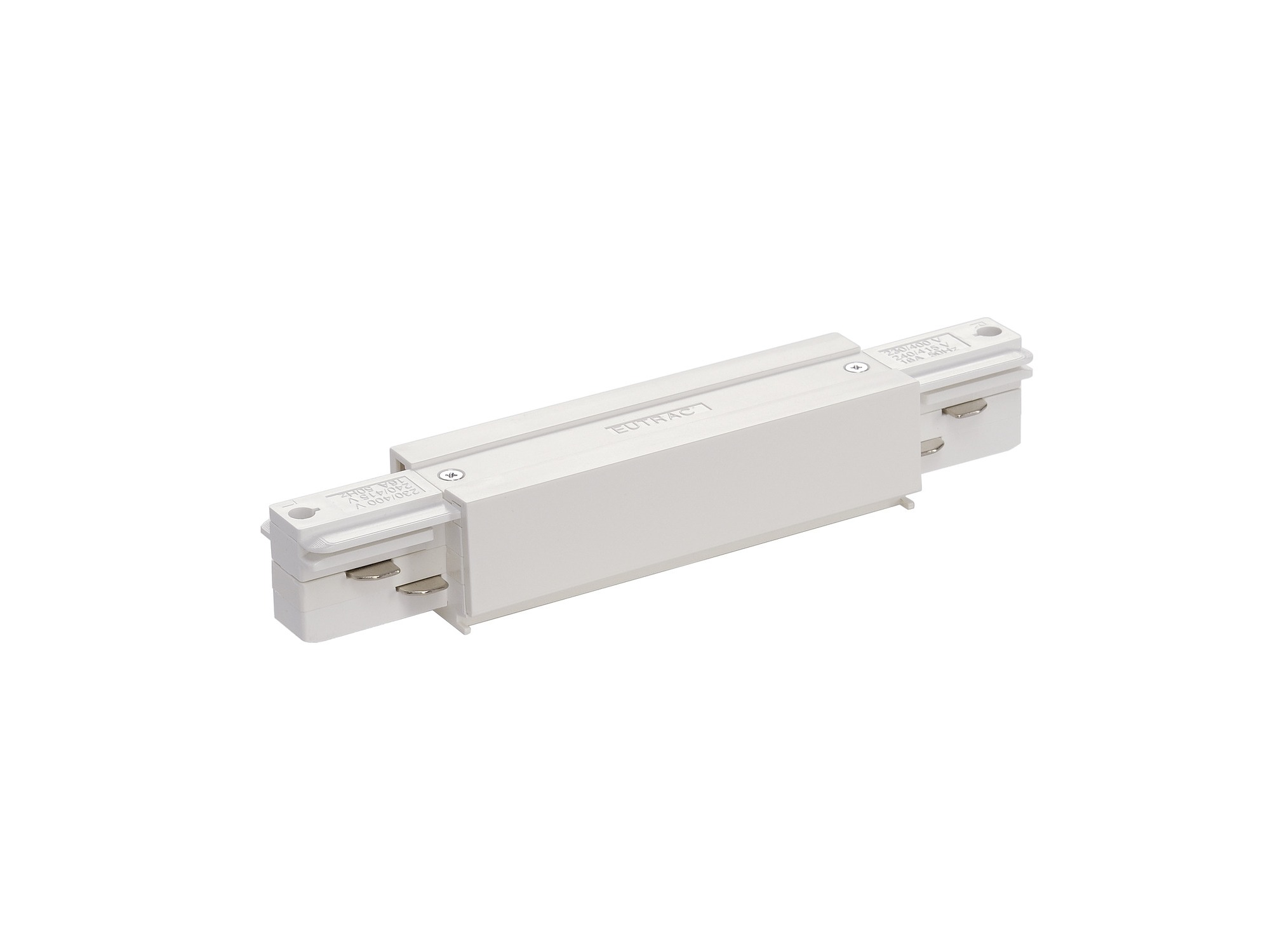

Warianty różnią się kolorem obudowy. Czarny daje ciemne wykończenie przy grafitowych torach, biały tworzy spójne zestawienie z jasną szyną, a srebrnoszary odpowiada metalicznej kolorystyce systemu. Dobór wykończenia nie zmienia podstawowego zastosowania komponentu.

Specyfikacja produktu

• Rodzaj: sztywny łącznik wzdłużny z funkcją zasilania
• System: Eutrac, wysokonapięciowa szyna 3-fazowa
• Montaż: do systemu szynowego natynkowego
• Materiał obudowy: tworzywo sztuczne
• Kolor: czarny, biały, srebrnoszary
• Prąd maksymalny: 16 A
• Stopień ochrony: IP20
• Sterowanie DALI: nie

Wymiary produktu

• Szerokość: 3,6 cm
• Wysokość: 3,2 cm
• Długość: zależna od wersji kolorystycznej
• Waga brutto: 0,16–0,17 kg

Dlaczego warto wybrać łącznik wzdłużny Eutrac?

• Połączenie w jednej linii: sztywny element zestawia dwa odcinki systemu 3-fazowego.
• Możliwość zasilania: pozwala przewidzieć doprowadzenie energii w punkcie połączenia szyn.
• Trzy wykończenia: czarne, białe i srebrnoszare obudowy do odpowiedniej kolorystyki toru.
• Prąd do 16 A: parametr elektryczny określony dla tego modelu.
• Budowa systemowa: przeznaczenie do natynkowego toru wysokonapięciowego Eutrac.
• IP20: właściwy zakres zastosowania w pomieszczeniach wewnętrznych.

Dla kogo sprawdzi się ten produkt?

Łącznik Eutrac jest przeznaczony dla osób i ekip kompletujących szynowe oświetlenie wewnętrzne z prostymi odcinkami toru. Przyda się tam, gdzie projekt wymaga kontynuacji szyny w jednej osi i jednocześnie przewiduje zasilanie elektryczne w miejscu połączenia.

To komponent konkretnego systemu 3-fazowego, dlatego nie należy dobierać go wyłącznie po wyglądzie ani zastępować nim łączników do szyn jednofazowych czy niskonapięciowych. Funkcję i zgodność podłączenia trzeba odnieść do pozostałych części instalacji.

Podsumowanie

Łącznik wzdłużny Eutrac spina w jednej linii odcinki szyny 3-fazowej i umożliwia doprowadzenie zasilania w połączeniu. Ma stopień ochrony IP20, maksymalny prąd 16 A i obudowę z tworzywa sztucznego. Wybierz wykończenie zgodne z kolorystyką instalacji Eutrac.
