Łącznik prosty mini do szyny trójfazowej 70 mm

Łącznik prosty mini do szyny trójfazowej 70 mm

Łącznik prosty mini do szyny trójfazowej 70 mm służy do zestawiania dwóch odcinków zgodnego szynoprzewodu w jednej linii. Jest przeznaczony do oświetlenia trzyobwodowego, określanego również jako system trójfazowy. Korpus z tworzywa sztucznego kryje elementy kontaktowe z miedzi, które umożliwiają wykonanie połączenia elektrycznego pomiędzy odcinkami toru.

Model mini ma długość 7 cm, głębokość 3,1 cm i wysokość 2,6 cm. Prosty przebieg łączenia pozwala zaplanować dłuższy odcinek szyny bez zmiany jej kierunku. Niewielki rozmiar pomaga utrzymać uporządkowany układ oświetlenia na suficie, zwłaszcza w miejscach, gdzie montuje się kilka odcinków profili.

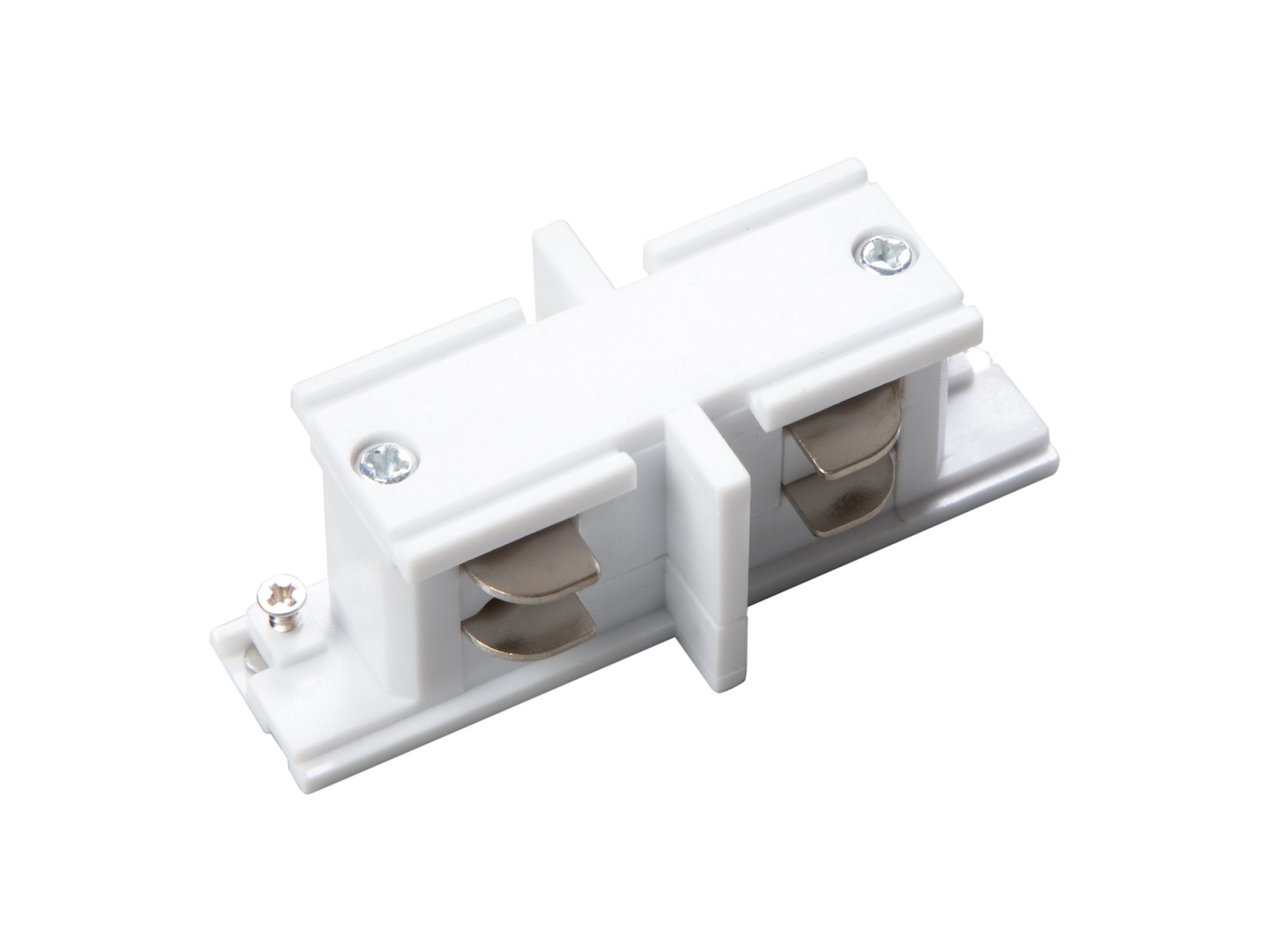

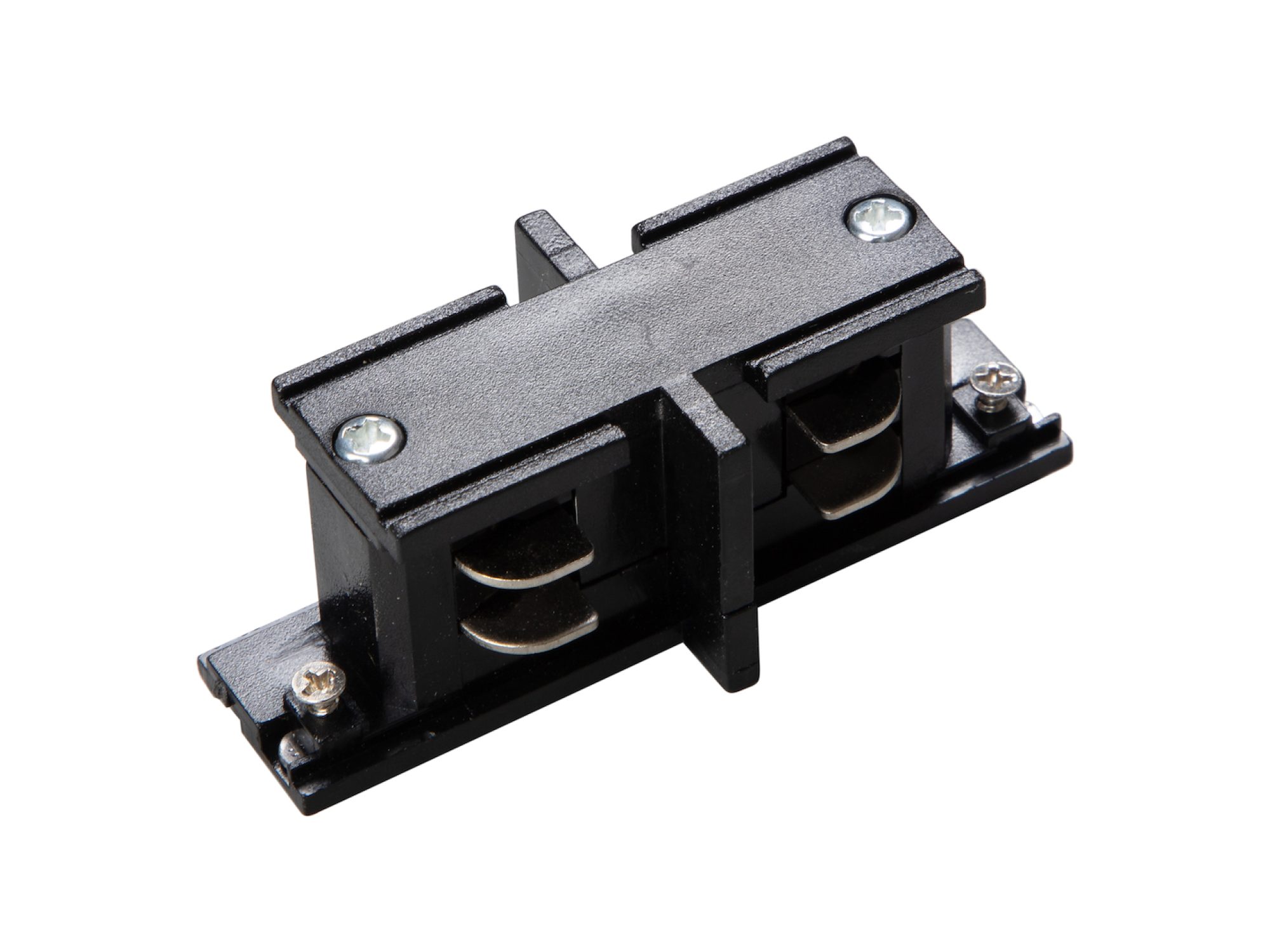

Łącznik występuje w kolorze czarnym i białym. Obydwie wersje mają tę samą budowę, wymiary i parametry. Dobór koloru pozwala dopasować widoczny element do szynoprzewodu oraz pozostałego osprzętu. Zestaw zawiera jeden łącznik bez szyn, opraw i pozostałych akcesoriów.

Łącznik prosty mini do przedłużenia szyny trójfazowej

Element łączy sąsiadujące odcinki szynoprzewodu ułożone na jednej osi. Nie jest narożnikiem ani rozgałęźnikiem i nie zmienia kierunku toru. Przydaje się podczas tworzenia prostych, dłuższych tras oświetlenia w kuchni, salonie, korytarzu, biurze i przestrzeniach usługowych, w których wykorzystuje się szyny trzyobwodowe.

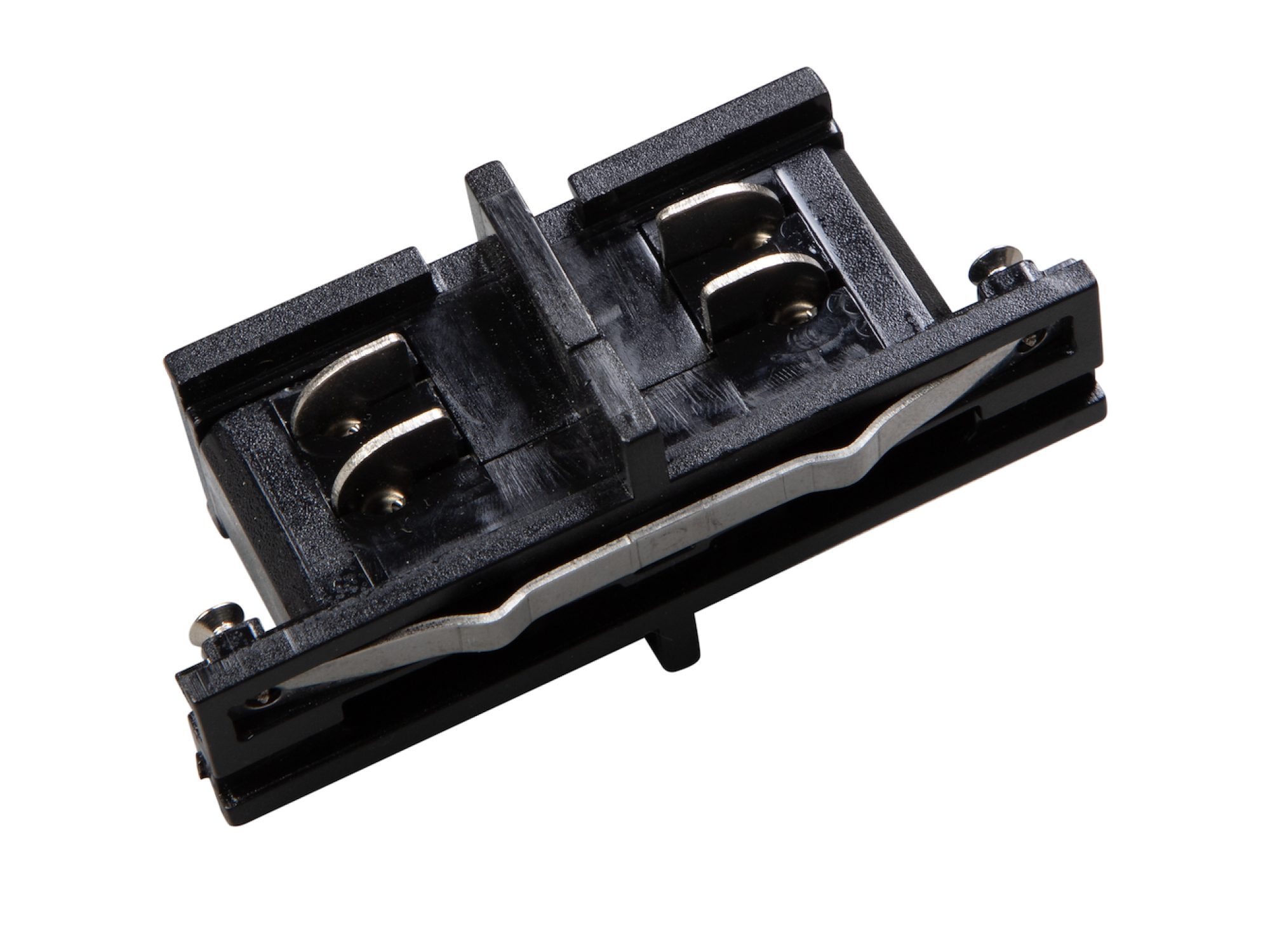

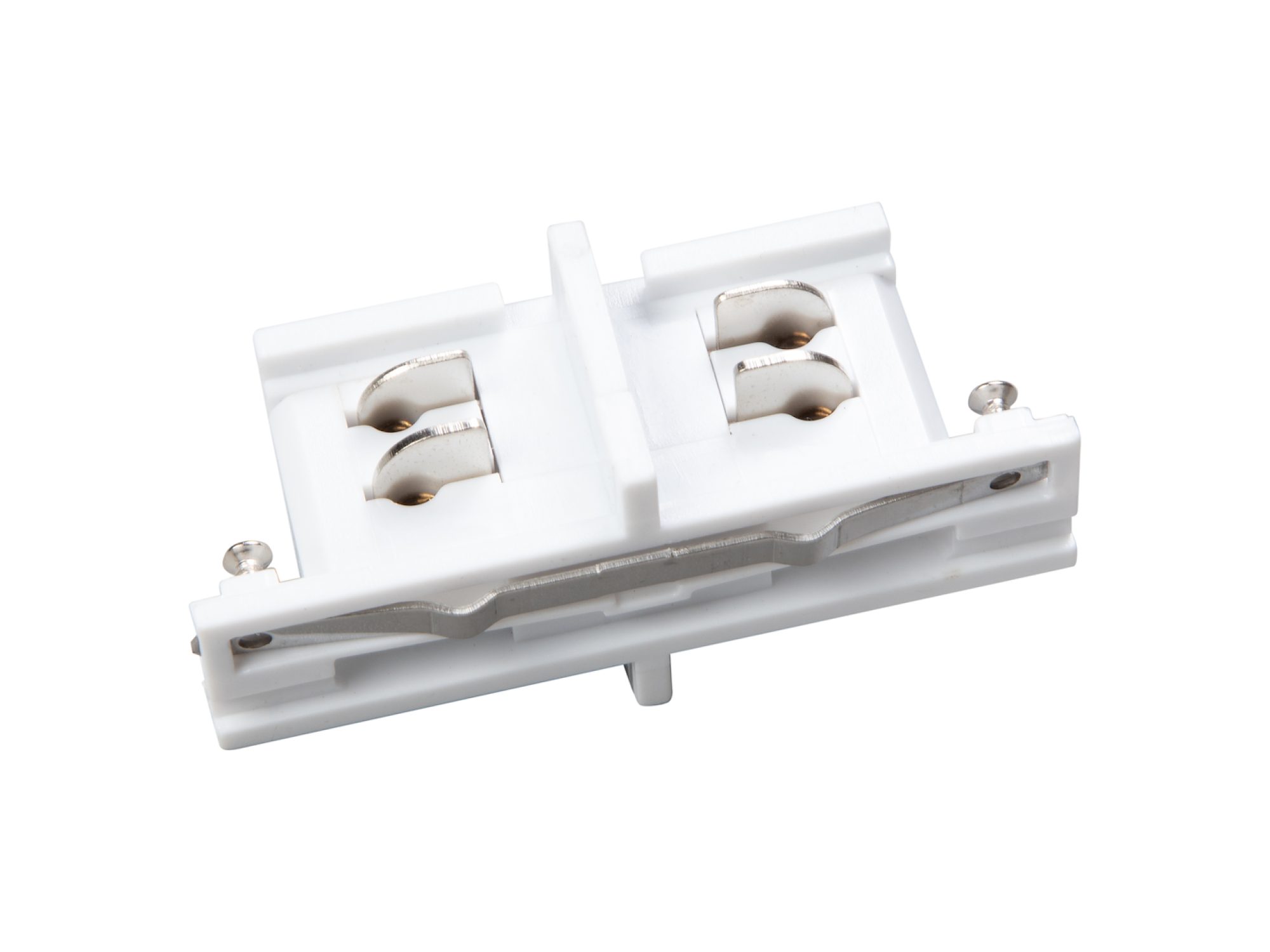

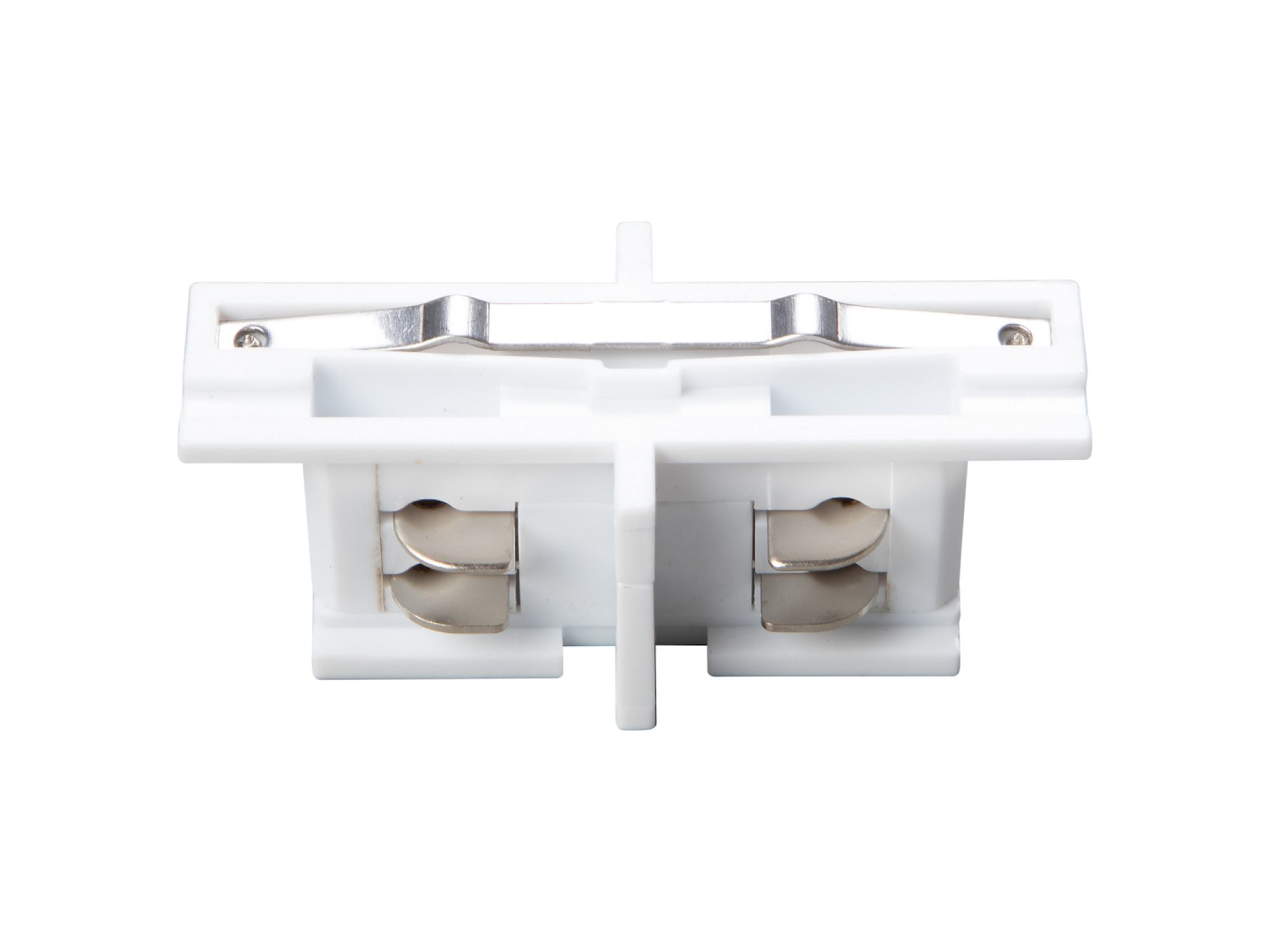

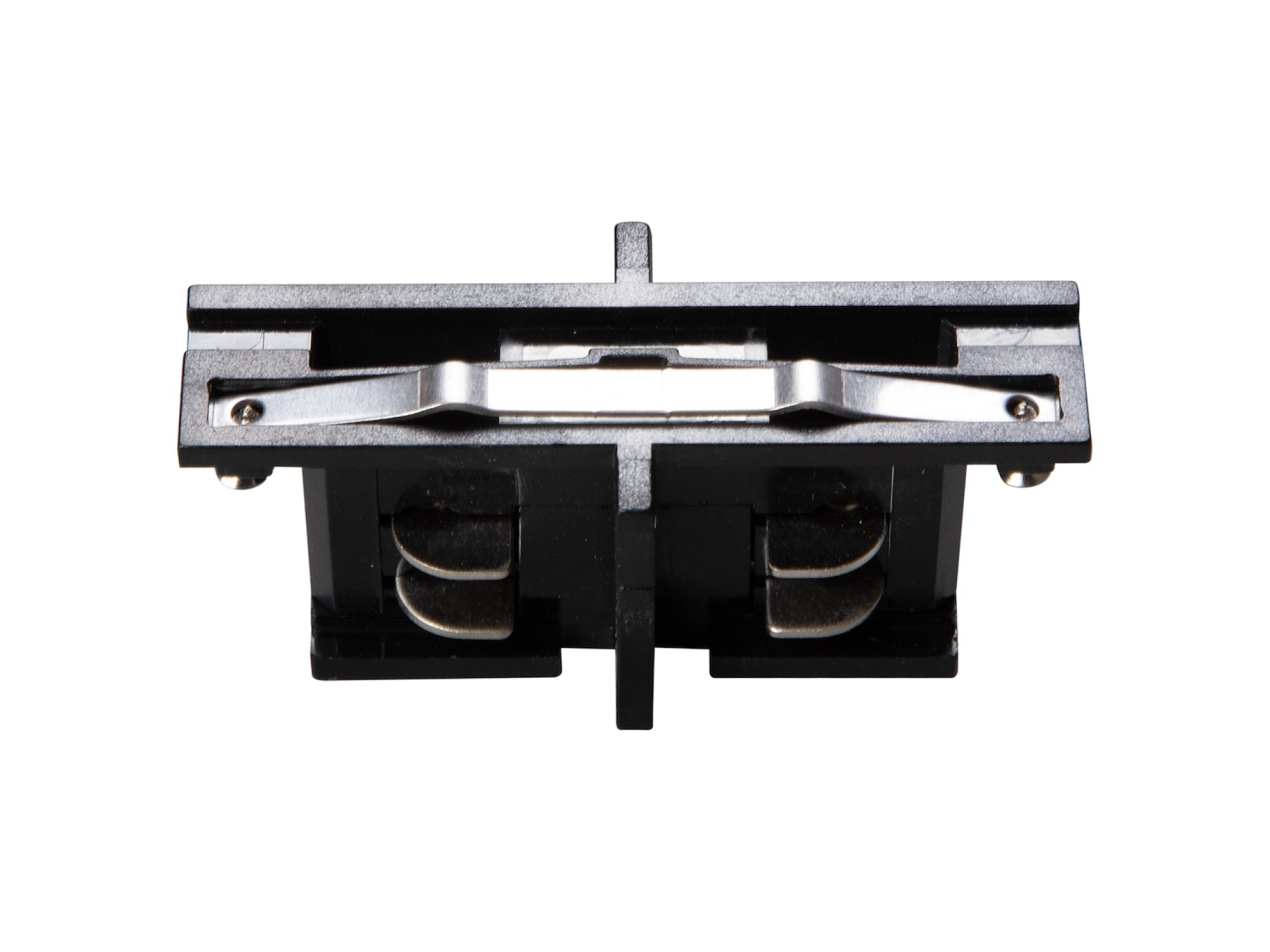

W środku znajdują się metalowe styki oraz śruby, a obudowa wykonana z tworzywa sztucznego pozwala umieścić je w zwartej konstrukcji. Przed montażem trzeba sprawdzić zgodność konkretnego profilu i osprzętu, ponieważ szyny różnią się budową mechaniczną. Samo oznaczenie trójfazowe nie wystarcza do potwierdzenia dopasowania wszystkich systemów.

Parametry elektryczne wynoszą 230 V, 50 Hz i 16 A. Stopień ochrony IP20 oznacza zastosowanie w suchych pomieszczeniach bez narażenia na opady ani zachlapanie. Połączenie elektryczne powinien wykonać odpowiednio wykwalifikowany instalator, zgodnie z wymaganiami systemu i zasadami bezpieczeństwa.

Wersja biała współgra z jasnymi szynami i sufitami, natomiast czarna pasuje do ciemnych profili oraz aranżacji z eksponowanymi detalami technicznymi. Różnica dotyczy jedynie wykończenia obudowy. Oba warianty nadają się do tego samego rodzaju połączenia liniowego i mają jednakową masę.

Specyfikacja produktu

• Rodzaj: łącznik prosty mini do szynoprzewodu
• System: trójfazowy, trzyobwodowy
• Materiał: tworzywo sztuczne i miedź
• Kolor: czarny lub biały
• Prąd znamionowy: 16 A
• Napięcie i częstotliwość: 230 V / 50 Hz
• Stopień ochrony: IP20
• Funkcja: zestawienie dwóch zgodnych szyn w linii prostej
• Zestaw: 1 łącznik
• Źródło światła: nie dotyczy – część instalacyjna

Wymiary produktu

• Długość: 70 mm (7 cm)
• Głębokość: 31 mm (3,1 cm)
• Wysokość: 26 mm (2,6 cm)

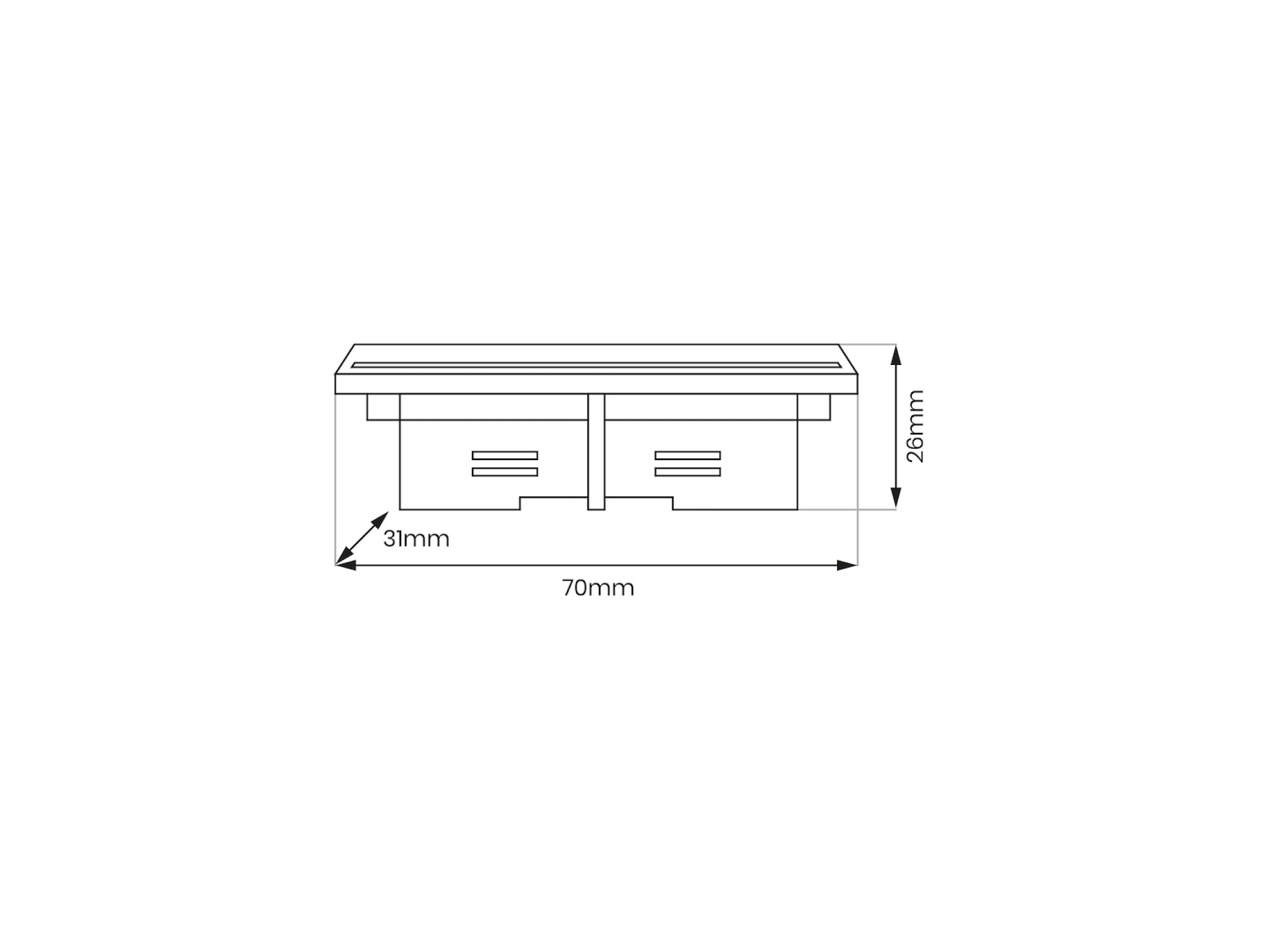

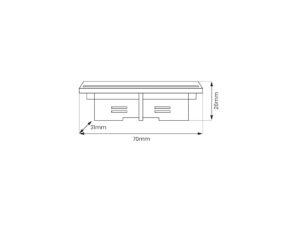

• Wymiary na rysunku: 70 × 31 × 26 mm
• Waga brutto: 0,022 kg

Dlaczego warto wybrać łącznik prosty mini?

• Jednoliniowe połączenie – pozwala przedłużyć prosty tor oświetlenia i zestawić dwa zgodne odcinki szyny.
• Trzy obwody – jest dostosowany do instalacji szynowej trójfazowej, a nie do systemu jednofazowego.
• Mały rozmiar – długość 70 mm oznacza niewielki element, który łatwo uwzględnić przy planowaniu przebiegu szyny.
• Dwa kolory – białą lub czarną obudowę można dobrać do barwy profilu oraz pozostałych akcesoriów.
• Miedziane styki – elementy metalowe umożliwiają wykonanie połączenia elektrycznego w zgodnym systemie.
• Parametry elektryczne – określona wartość 16 A oraz napięcie 230 V pozwalają ocenić właściwe zastosowanie.
• Do suchych wnętrz – stopień IP20 odpowiada instalacjom nienarażonym na kontakt z wodą.
• Prosta funkcja – łącznik łączy szyny, nie zastępując reflektora, adaptera lampy wiszącej ani narożnika.

Dla kogo sprawdzi się ten produkt?

Łącznik przeznaczony jest do budowy lub rozbudowy trójfazowych systemów oświetleniowych we wnętrzach. Sprawdzi się przy prostych ciągach szynoprzewodów nad strefą roboczą, stołem lub w korytarzu, gdy dwa fragmenty toru muszą zostać zestawione w jednej linii. Nie jest odpowiednikiem łącznika do szyny jednofazowej.

Warto dobrać go razem z profilem i pozostałym osprzętem należącym do zgodnego systemu. Dostępne wykończenie białe albo czarne pozwala zachować jednolity wygląd instalacji. Montaż i połączenia elektryczne powinny być wykonane przez osobę z odpowiednimi kwalifikacjami.

Podsumowanie

Łącznik prosty mini o długości 70 mm pozwala zestawić dwa zgodne odcinki szynoprzewodu trójfazowego w linii. Korpus z tworzywa sztucznego i miedziane elementy kontaktowe występują w czarnym albo białym wariancie. Jest to akcesorium do suchych wnętrz o ochronie IP20.
