Zasilacz LED Mean Well LRS-150-24 – impulsowy 24 V 156 W IP20 metalowy modułowy

Zasilacz LED Mean Well LRS-150-24 – impulsowy 24 V 156 W IP20 metalowy modułowy

Zasilacz impulsowy 24 V 156 W IP20 metalowy modułowy to niskoprofilowy moduł zasilający przekształcający napięcie wejściowe w stabilizowane wyjście 24 V prądu stałego. Moc znamionowa 156 W i prąd wyjściowy do 6,5 A pozwalają zasilać zgodne urządzenia niskonapięciowe, w tym odpowiednio dobrane obwody oświetleniowe LED. Metalowa, perforowana obudowa ułatwia odprowadzanie ciepła.

Wysokość zaledwie 3 cm sprzyja montażowi w przestrzeniach technicznych o ograniczonej wysokości. Obudowa ma długość 15,9 cm i szerokość 9,7 cm, dlatego można wcześniej rozplanować rozmieszczenie elementów oraz prowadzenie przewodów. Chłodzenie naturalną konwekcją odbywa się bez zastosowania wentylatora.

Wyjście można regulować w zakresie 21,6–28,8 V. Ta możliwość służy do prawidłowego dopasowania parametrów elektrycznych do zasilanego układu, a nie do sterowania jasnością oświetlenia. Przed uruchomieniem należy sprawdzić wymagania odbiornika i dobrać bezpieczny zapas mocy.

Zasilacz modułowy 24 V 156 W do instalacji elektrycznych

Przełącznik zakresu wejścia pozwala dopasować urządzenie do sieci 85–132 V lub 170–264 V AC. W typowej instalacji 230 V trzeba ustawić odpowiednią pozycję przed podaniem napięcia. Produkt może także pracować z zasilaniem DC 240–370 V, przy zachowaniu odpowiednich wymagań elektrycznych i bezpieczeństwa.

Wyjście 24 V DC nadaje się do urządzeń wymagających stałego napięcia i pobierających prąd nieprzekraczający 6,5 A. Moc 156 W odpowiada maksymalnemu obciążeniu znamionowemu, dlatego podczas doboru warto uwzględnić temperaturę otoczenia, warunki chłodzenia oraz wymagany margines pracy.

Wbudowane zabezpieczenia przed przeciążeniem, zwarciem i przepięciem pomagają chronić zasilacz w nieprawidłowych stanach pracy. Urządzenie wymaga właściwego mocowania i ochrony przed przypadkowym dostępem do części elektrycznych. Otwory wentylacyjne muszą pozostać drożne.

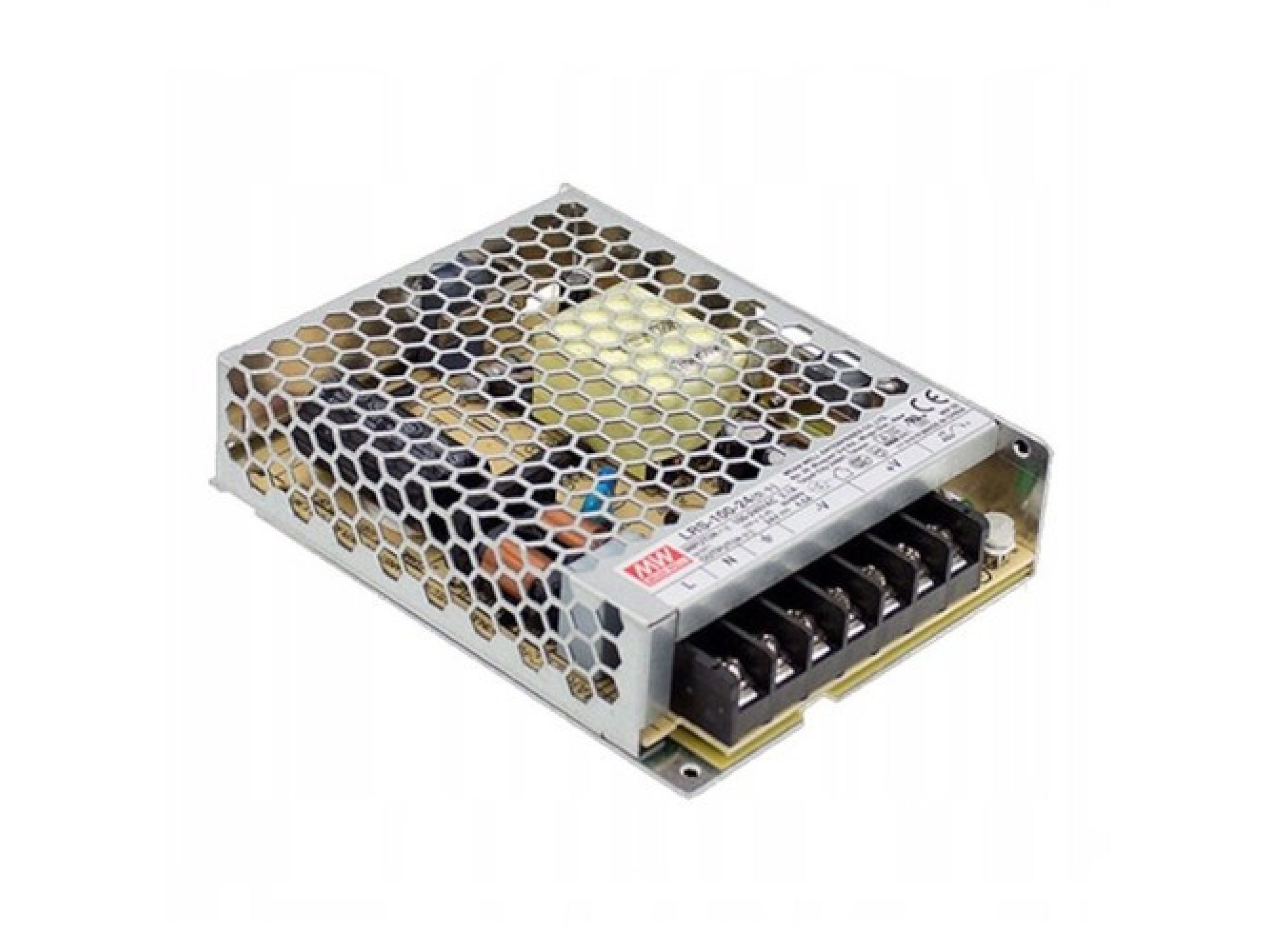

Stopień ochrony IP20 oznacza, że korpus nie jest odporny na działanie wody. Zasilacz przeznaczono do suchego środowiska lub właściwej obudowy instalacyjnej. Zdjęcie przedstawia obudowę serii; oznaczenie wersji na etykiecie może się różnić. Wymiary oraz właściwe parametry wersji 24 V i 156 W są podane poniżej.

Specyfikacja produktu

• Rodzaj: zasilacz impulsowy AC/DC o stałym napięciu.
• Napięcie wyjściowe: 24 V DC.
• Prąd znamionowy: 6,5 A.
• Moc znamionowa: 156 W.
• Wejście AC: 85–132 V lub 170–264 V, wybór przełącznikiem.
• Wejście DC: 240–370 V.
• Regulacja napięcia wyjściowego: 21,6–28,8 V.
• Stopień ochrony: IP20.
• Materiał: metalowa obudowa perforowana.
• Kolor: srebrnoszary.
• Chłodzenie: konwekcja naturalna, bez wentylatora.
• Zabezpieczenia: przeciążeniowe, przepięciowe, zwarciowe.
• Temperatura otoczenia: od −30°C do +70°C, z redukcją obciążenia według charakterystyki.

Wymiary produktu

• Długość: 15,9 cm.
• Szerokość: 9,7 cm.
• Wysokość: 3 cm.
• Masa: około 0,42 kg.
• Konstrukcja: niski moduł w wentylowanej obudowie.

Podczas instalacji należy dodatkowo przewidzieć miejsce na przewody, dostęp do zacisków i swobodny przepływ powietrza.

Dlaczego warto wybrać zasilacz impulsowy 24 V?

• Moc znamionowa 156 W: do urządzeń o napięciu 24 V i prądzie do 6,5 A.
• Niski profil 3 cm: ułatwia rozplanowanie miejsca montażu.
• Metalowa obudowa: perforowana konstrukcja zapewnia naturalną wentylację.
• Regulacja napięcia: zakres 21,6–28,8 V ułatwia dopasowanie wyjścia.
• Przełączane napięcie wejściowe: dwie konfiguracje pracy AC.
• Zabezpieczenia elektryczne: reakcja na zwarcie, przeciążenie i przepięcie.
• Brak wentylatora: chłodzenie konwekcyjne bez dodatkowych ruchomych części.

Dla kogo sprawdzi się ten produkt?

Zasilacz może służyć instalatorom i osobom kompletującym systemy 24 V DC, w których potrzebny jest kompaktowy, modułowy element zasilający. Sprawdzi się przy zgodnych odbiornikach stałonapięciowych, jeśli ich pobór prądu oraz charakterystyka rozruchu mieszczą się w możliwościach urządzenia.

Otwarta obudowa IP20 wymaga suchego miejsca, wentylacji i odpowiedniego zabezpieczenia zacisków. Montaż po stronie sieciowej 230 V oraz konfigurację przełącznika wejściowego powinien wykonać wykwalifikowany instalator po odłączeniu napięcia.

Podsumowanie

Modułowy zasilacz impulsowy 24 V 156 W zapewnia prąd do 6,5 A, regulację wyjścia i niską perforowaną obudowę. Nadaje się do prawidłowo zaprojektowanych systemów niskonapięciowych w suchym środowisku, z zapewnioną wentylacją i ochroną połączeń.
