Stabilizator łącznika X do szyny 1-fazowej nikiel matowy

Stabilizator łącznika X do szyny 1-fazowej nikiel matowy

Stabilizator łącznika X do szyny 1-fazowej to stalowy element mechaniczny o wykończeniu nikiel matowy. Wzmacnia miejsce krzyżowego połączenia odcinków natynkowego systemu szynowego, szczególnie w instalacjach z zawieszeniami sufitowymi. Sam stabilizator nie jest oprawą oświetleniową ani źródłem światła.

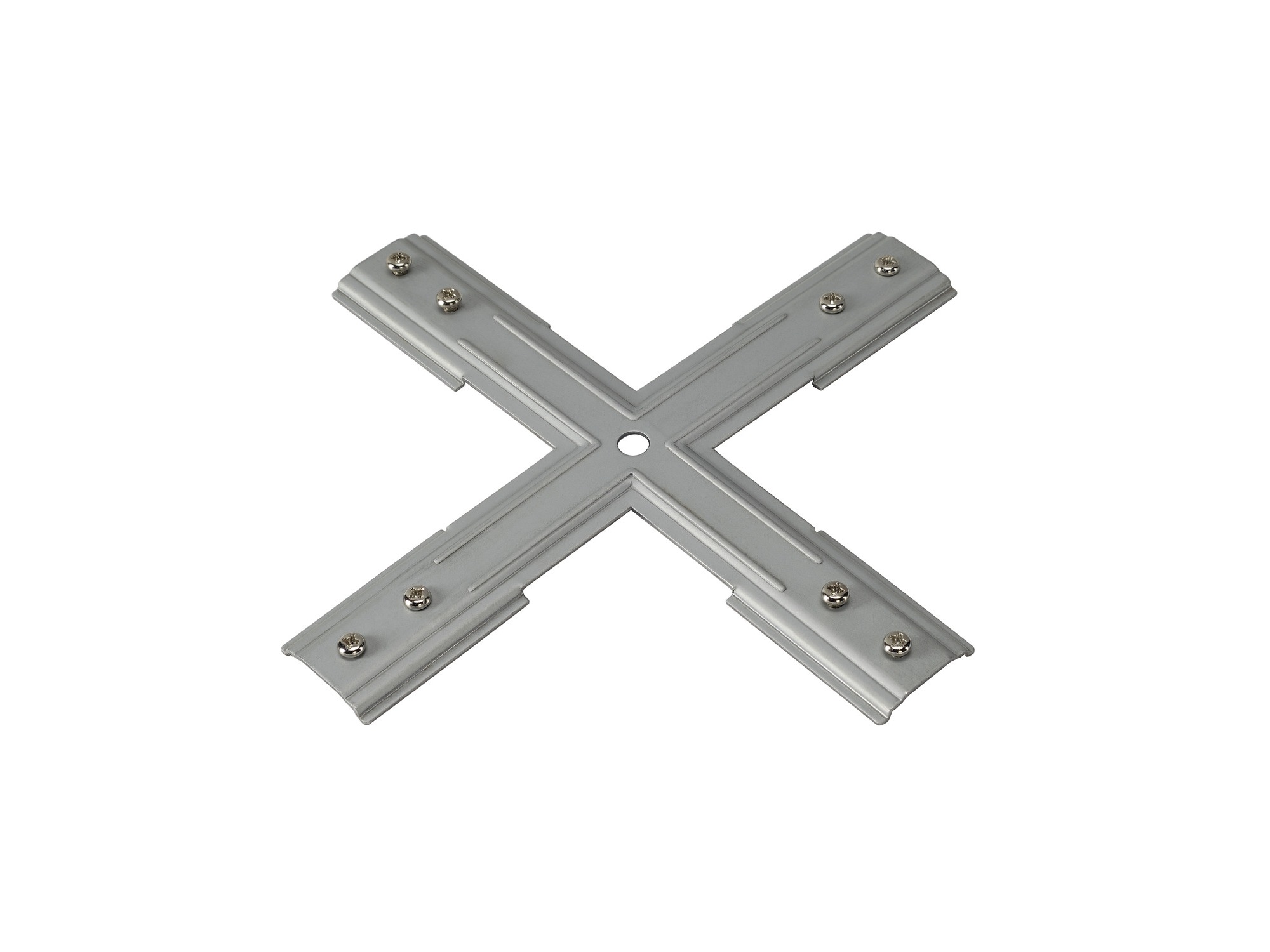

Cztery ramiona układają się w kształt litery X i tworzą płaską konstrukcję o długości oraz szerokości 19,7 cm. Na ramionach znajdują się punkty mocowania ze śrubami. Wzmocnienie połączenia krzyżowego pomaga przewidzieć dodatkowy osprzęt mechaniczny tam, gdzie kilka szyn spotyka się w jednym punkcie.

Stabilizator łącznika X w systemie szynowym 1-fazowym

Ten element należy do osprzętu wysokonapięciowych szyn natynkowych 1-fazowych. Jego zadaniem jest stabilizowanie połączenia X przy zestawieniu kilku odcinków szyny z użyciem zawieszeń sufitowych przewidzianych dla systemu. Jest to funkcja mechaniczna: stabilizator nie zastępuje elektrycznego łącznika ani zasilania toru.

Stalowa konstrukcja jest niska – ma 0,5 cm wysokości. Matowy odcień niklu nadaje jej wygląd jasnego metalu, odmienny od czarnych i białych osłon wielu opraw. Kształt z czterema ramionami i centralnym otworem pozwala łatwo odróżnić ten komponent od łącznika prostego, narożnego lub elastycznego.

Kluczowa jest zgodność z konkretnym systemem szynowym. Stabilizator przewidziano do szyn 1-fazowych oraz właściwych elementów zawieszenia; nie stanowi uniwersalnego osprzętu dla torów 3-fazowych ani niskonapięciowych 48 V. Przed doborem zestawu trzeba uwzględnić typ połączenia X oraz sposób mocowania szyn.

Stopień ochrony IP20 nie oznacza odporności na wodę. Element jest przeznaczony do zastosowania w odpowiednim układzie oświetlenia wewnętrznego. Nie zawiera żarówki, modułu LED ani układu sterowania DALI; parametry światła zależą od osobnych opraw zamontowanych w systemie.

Specyfikacja produktu

• Rodzaj: stabilizator mechaniczny łącznika X
• System: natynkowa szyna wysokonapięciowa 1-fazowa
• Funkcja: wzmocnienie połączenia X przy zawieszeniach sufitowych
• Materiał: stal
• Kolor: nikiel matowy
• Kształt: krzyżowy, cztery ramiona
• Stopień ochrony: IP20
• Źródło światła: nie dotyczy, element mechaniczny

Wymiary produktu

• Długość: 19,7 cm
• Szerokość: 19,7 cm
• Wysokość: 0,5 cm
• Masa netto: 0,117 kg
• Waga brutto do kalkulacji: 0,12 kg
• Wymiary opakowania: 20 × 20 × 1 cm

Dlaczego warto wybrać stabilizator łącznika X?

• Wsparcie połączenia krzyżowego – pomaga wzmocnić węzeł kilku odcinków szyny w układzie X.
• Zgodność z systemem 1-fazowym – akcesorium ma określone przeznaczenie, więc nie trzeba traktować go jako części uniwersalnej.
• Stalowa konstrukcja – materiał jest wskazany w specyfikacji i odpowiada mechanicznemu zastosowaniu elementu.
• Niewielka wysokość – profil 0,5 cm pozwala uwzględnić element w rysunku zabudowy i mocowania.
• Wymiar 19,7 × 19,7 cm – pozwala zestawić gabaryty stabilizatora z miejscem dla łącznika X.
• Matowy nikiel – daje jasno-metaliczne wykończenie dla zgodnego osprzętu szynowego.

Dla kogo sprawdzi się ten produkt?

Stabilizator przeznaczony jest dla instalatorów i osób planujących układ natynkowych szyn 1-fazowych, w którym cztery kierunki zbiegają się w punkcie X. Szczególnie istotny będzie w projektach z zawieszeniami sufitowymi przewidzianymi dla takiego systemu, gdzie samo połączenie elektryczne nie wyczerpuje wymagań mechanicznych.

Przy kompletowaniu zestawu dobór należy oprzeć na zgodności szyny, łącznika X i elementów zawieszenia. Kolor nikiel matowy pomaga dopasować wygląd, ale nie rozstrzyga o kompatybilności. Osobny element stabilizujący warto uwzględnić już przy określaniu potrzebnego osprzętu, zanim zostanie zamówiony komplet szyn.

Podsumowanie

Stabilizator łącznika X to stalowe, mechaniczne akcesorium w kolorze nikiel matowy, przeznaczone do natynkowych szyn wysokonapięciowych 1-fazowych. Płaska forma 19,7 × 19,7 × 0,5 cm i funkcja wzmacniania połączeń krzyżowych czynią go konkretnym elementem zestawu. Dobierz go do kompatybilnego systemu z właściwymi zawieszeniami sufitowymi.
