Łącznik X do szyny 1-fazowej natynkowej

Łącznik X do szyny 1-fazowej natynkowej

Łącznik X do szyny jednofazowej umożliwia zestawianie odcinków natynkowego systemu oświetleniowego w układzie krzyżowym. Jest przeznaczony do instalacji wysokiego napięcia i pozwala budować bardziej rozbudowane przebiegi szyn, gdy oświetlenie powinno obejmować kilka kierunków pomieszczenia.

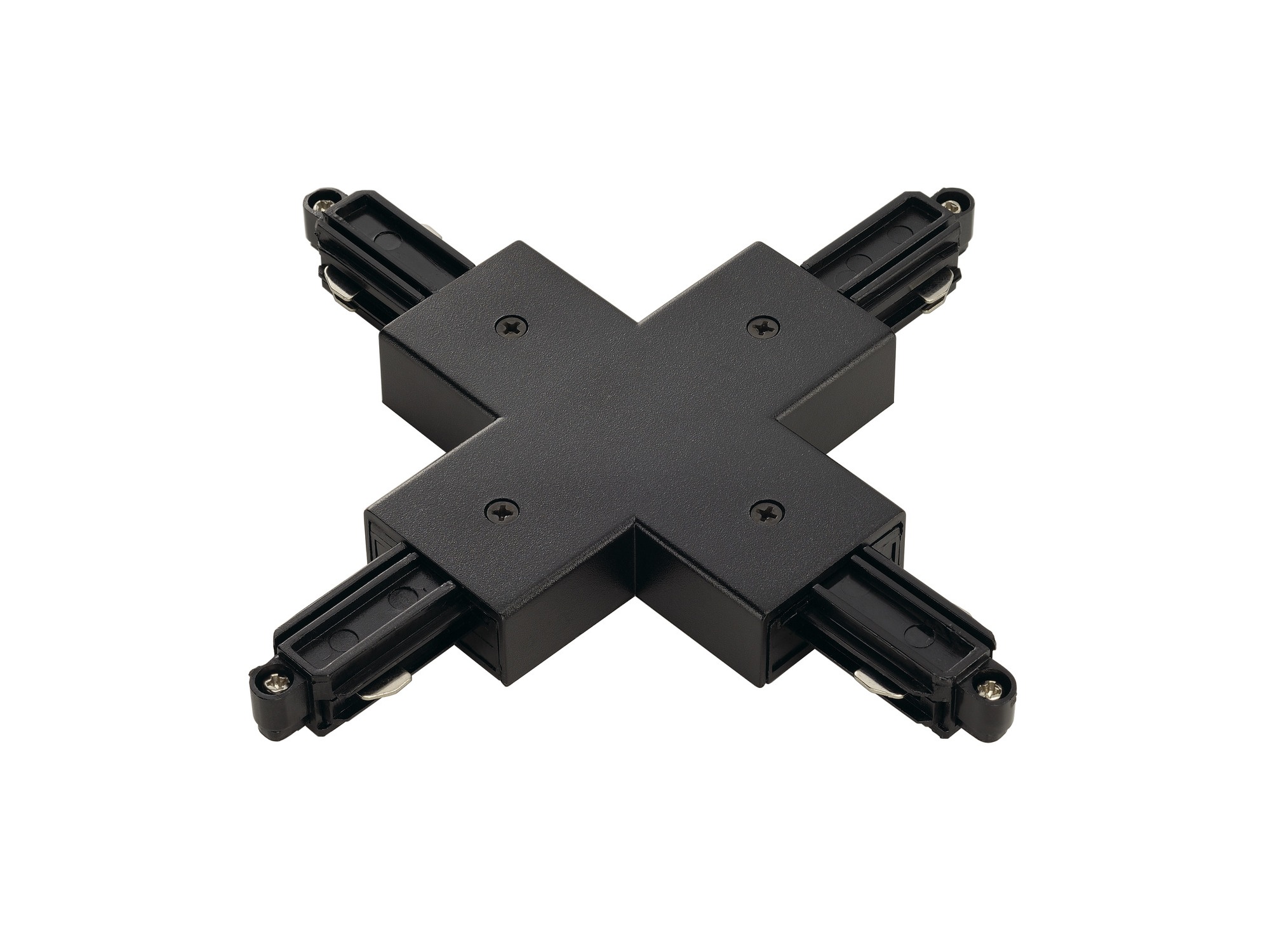

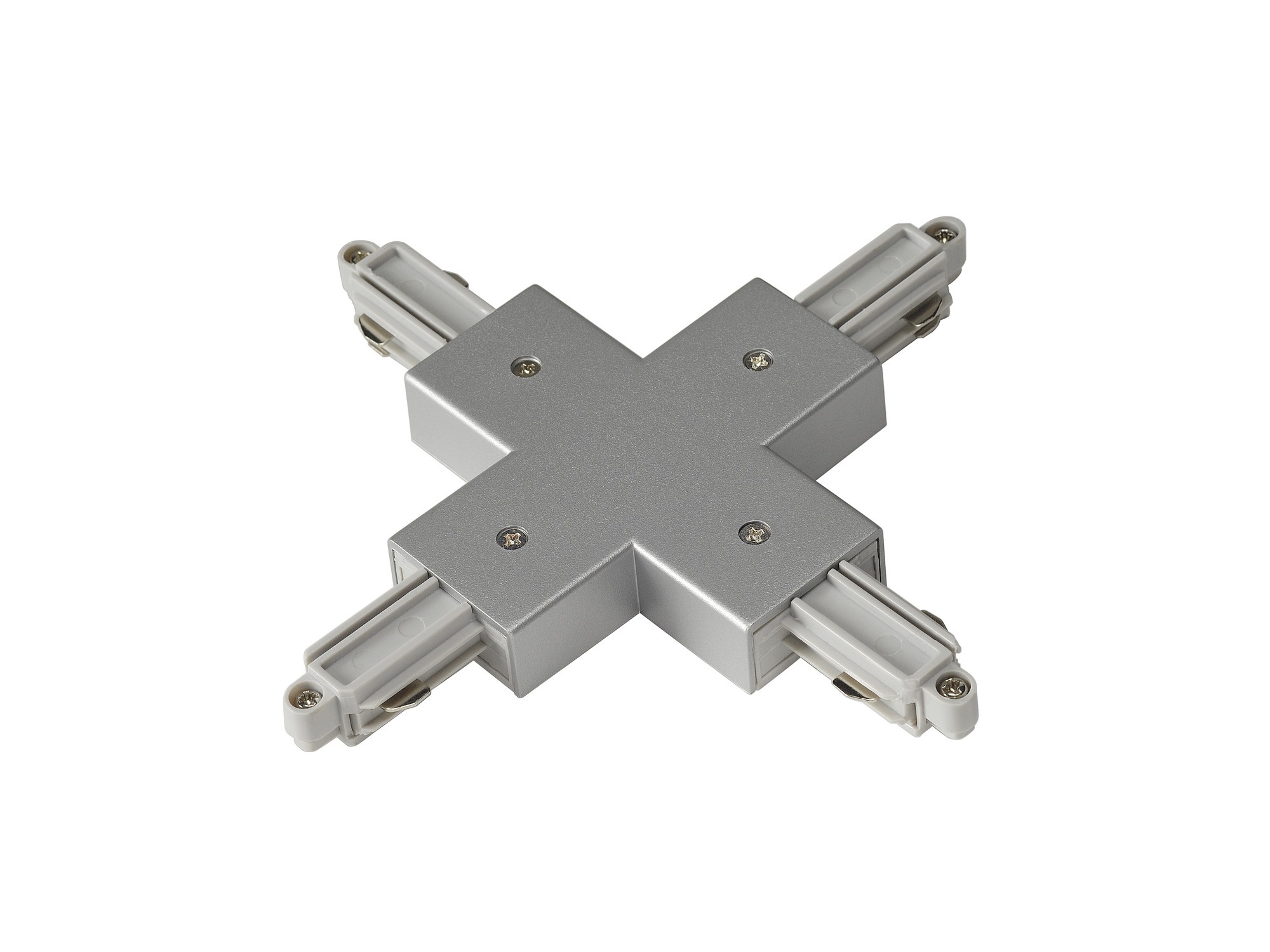

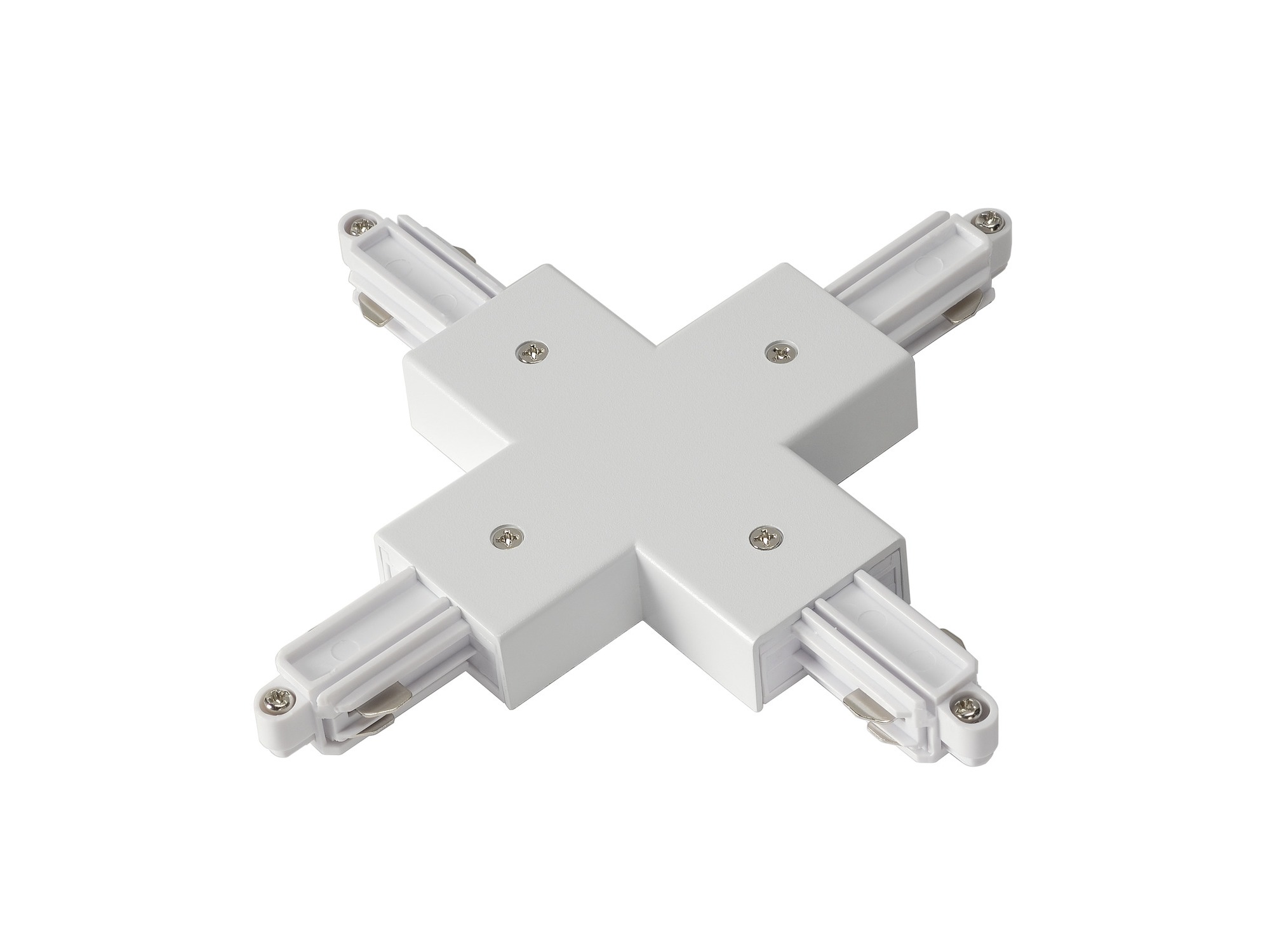

Produkt dostępny jest w trzech kolorach: czarnym, białym i srebrnoszarym. Spójna kolorystyka pozwala dopasować łącznik do pozostałych części szynoprzewodu oraz wystroju wnętrza. Dyskretna, płaska konstrukcja dobrze uzupełnia nowoczesne instalacje oświetleniowe stosowane w mieszkaniach i lokalach usługowych.

Łącznik X jest elementem elektrycznym, a nie lampą. Nie ma źródła światła, klosza ani reflektora. Jego rola polega na połączeniu kompatybilnych profili, z możliwością doprowadzenia zasilania przewidzianą dla tego systemu.

Łącznik X do rozbudowy natynkowego systemu szynowego

System jednofazowy może służyć do oświetlenia różnych części pokoju lub sklepu. Połączenie w kształcie X pozwala rozprowadzić odcinki szyn w czterech kierunkach, tworząc bardziej elastyczny plan rozmieszczenia opraw. Dzięki temu można dostosować przebieg instalacji do układu mebli, ciągów komunikacyjnych i stref użytkowych.

Łącznik wykonano z poliwęglanu i zaprojektowano do współpracy z natynkową szyną wysokiego napięcia. Może być wykorzystany w salonie, jadalni, biurze albo przestrzeni ekspozycyjnej, jeśli pozostałe elementy instalacji są zgodne. Element ma klasę ochrony IP20, dlatego przeznaczony jest do suchych wnętrz.

Dostępne wersje zachowują to samo przeznaczenie, lecz różnią się wykończeniem. Czarny model wyraźnie podkreśla rysunek instalacji, biały ułatwia uzyskanie spokojnego efektu na jasnym suficie, a srebrnoszary nawiązuje do metalicznych profili i detali.

Przy projektowaniu układu należy uwzględnić stronę uziemienia oraz zgodność zasilania z całym systemem. Dostępne są rozwiązania z przewodem uziemiającym prowadzonym po lewej lub prawej stronie. Łącznik nie obsługuje DALI. Maksymalny prąd wynosi 16 A, a prawidłowy dobór zabezpieczeń i montaż powinny odpowiadać wymaganiom instalacji.

Specyfikacja produktu

• Model: Łącznik X
• Typ: element połączeniowy szyn oświetleniowych
• System: natynkowa szyna jednofazowa wysokiego napięcia
• Układ: połączenie czterech odcinków w kształt X
• Funkcja: połączenie szyn z możliwością doprowadzenia zasilania
• Wykończenie: czarne, białe lub srebrnoszare
• Materiał: poliwęglan (PC)
• Maksymalny prąd: 16 A
• Stopień ochrony: IP20
• Zgodność z DALI: nie
• Montaż: wewnętrzny, w suchych pomieszczeniach

Wymiary produktu

• Szerokość: 17,2 cm
• Wysokość: 1,8 cm
• Długość wersji czarnej i srebrnoszarej: 9,5 cm
• Długość wersji białej: 17,2 cm
• Waga netto czarnej: 0,140 kg
• Waga netto białej: 0,131 kg
• Waga netto srebrnoszarej: 0,133 kg
• Waga z opakowaniem: czarna 0,153 kg, biała 0,138 kg, szara 0,388 kg

Dlaczego warto wybrać łącznik X?

• Układ krzyżowy: umożliwia prowadzenie szyn w kilku kierunkach.
• Trzy kolory: czarny, biały i srebrnoszary do różnych profili.
• Współpraca z instalacją jednofazową: element do zgodnego szynoprzewodu natynkowego.
• Poliwęglanowa konstrukcja: lekka forma odpowiednia do instalacji sufitowej.
• Elastyczne projektowanie: pomaga rozbudować układ oświetlenia w pomieszczeniu.
• Możliwość doprowadzenia zasilania: zgodnie z wymaganiami konkretnej konfiguracji.

Dla kogo sprawdzi się ten produkt?

Łącznik X przyda się osobom projektującym wielokierunkową instalację oświetlenia szynowego. W domu może pomóc rozmieścić punkty światła pomiędzy strefą wypoczynkową i jadalnianą, a w sklepie umożliwia rozprowadzenie szyn wzdłuż regałów i ekspozytorów.

Wybór właściwego koloru pozwala zachować jednolity wygląd całej konstrukcji. Istotne jest jednak sprawdzenie dopasowania mechanicznego i elektrycznego: element nie stanowi uniwersalnego złącza do wszystkich szyn dostępnych na rynku.

Podsumowanie

Łącznik X to akcesorium do natynkowego systemu szyn jednofazowych wysokiego napięcia, umożliwiające tworzenie połączeń krzyżowych. Dostępny jest w trzech kolorach i ma ochronę IP20. Pozwala rozbudować instalację oświetleniową w suchych wnętrzach, przy zachowaniu zgodności wszystkich elementów systemu.
