Łącznik narożny L do szyn jednofazowych v2.0

Łącznik narożny L do szyn jednofazowych v2.0

Łącznik narożny L do szyn jednofazowych v2.0 to element systemu oświetlenia szynowego służący do połączenia dwóch prowadnic pod kątem prostym. Korpus w kształcie litery L umożliwia zmianę kierunku przebiegu szyn w narożniku. To część instalacji szynowej, a nie osobna lampa ani reflektor.

Produkt występuje w dwóch kolorach: czarnym i białym. W obu wersjach ma tę samą geometrię, rozstaw połączeń oraz przeznaczenie. Element można dopasować kolorystycznie do prowadnic z właściwej serii, tak aby narożnik zachował spójny wygląd z prostymi odcinkami instalacji.

Łącznik jest przeznaczony wyłącznie do jednofazowych szyn systemu v2.0 w długościach 1 m lub 2 m. Nie jest uniwersalnym adapterem do dowolnego oświetlenia szynowego. Przed doborem należy sprawdzić zgodność wersji i typu szyny, ponieważ systemy jednofazowe i wieloobwodowe mają różne rozwiązania połączeń.

Kątowy łącznik L do narożników systemu szynowego v2.0

Obudowa łącznika ma centralny kwadratowy segment oraz dwa krótkie ramiona ustawione prostopadle. Pod osłonami ramion znajdują się metalowe części połączenia z prowadnicami. Górna powierzchnia centralnego segmentu ma widoczne śruby. Ten układ ułatwia rozpoznanie elementu narożnego wśród prostych złączy i łączników typu T.

Łącznik wykonano z aluminium, z elementami przewodzącymi widocznymi w strefach styku z szyną. Jest przystosowany do instalacji o napięciu 230 V i częstotliwości 50 Hz. Stopień ochrony IP20 wskazuje zastosowanie we wnętrzach suchych, bez narażenia na bryzgi wody.

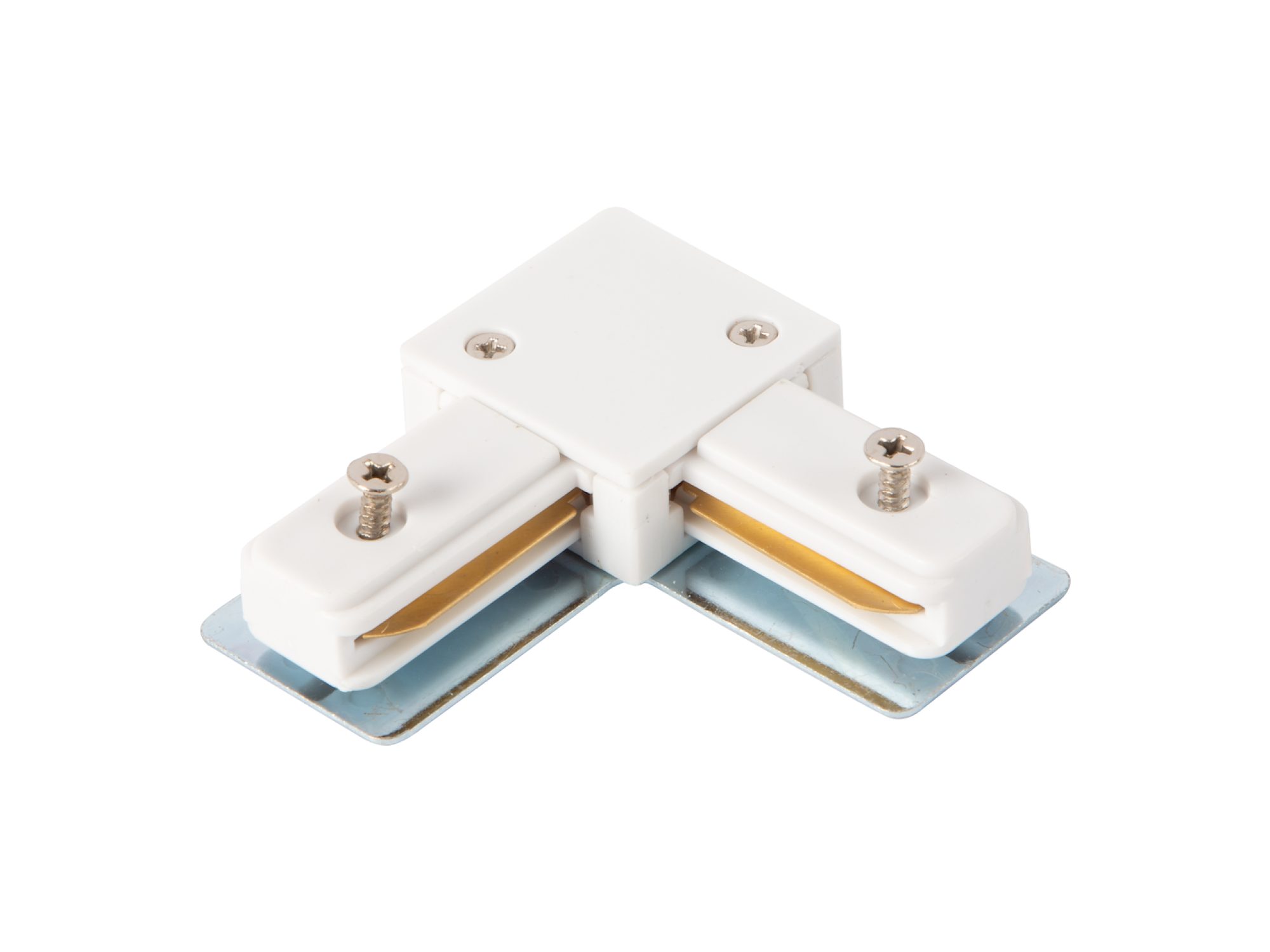

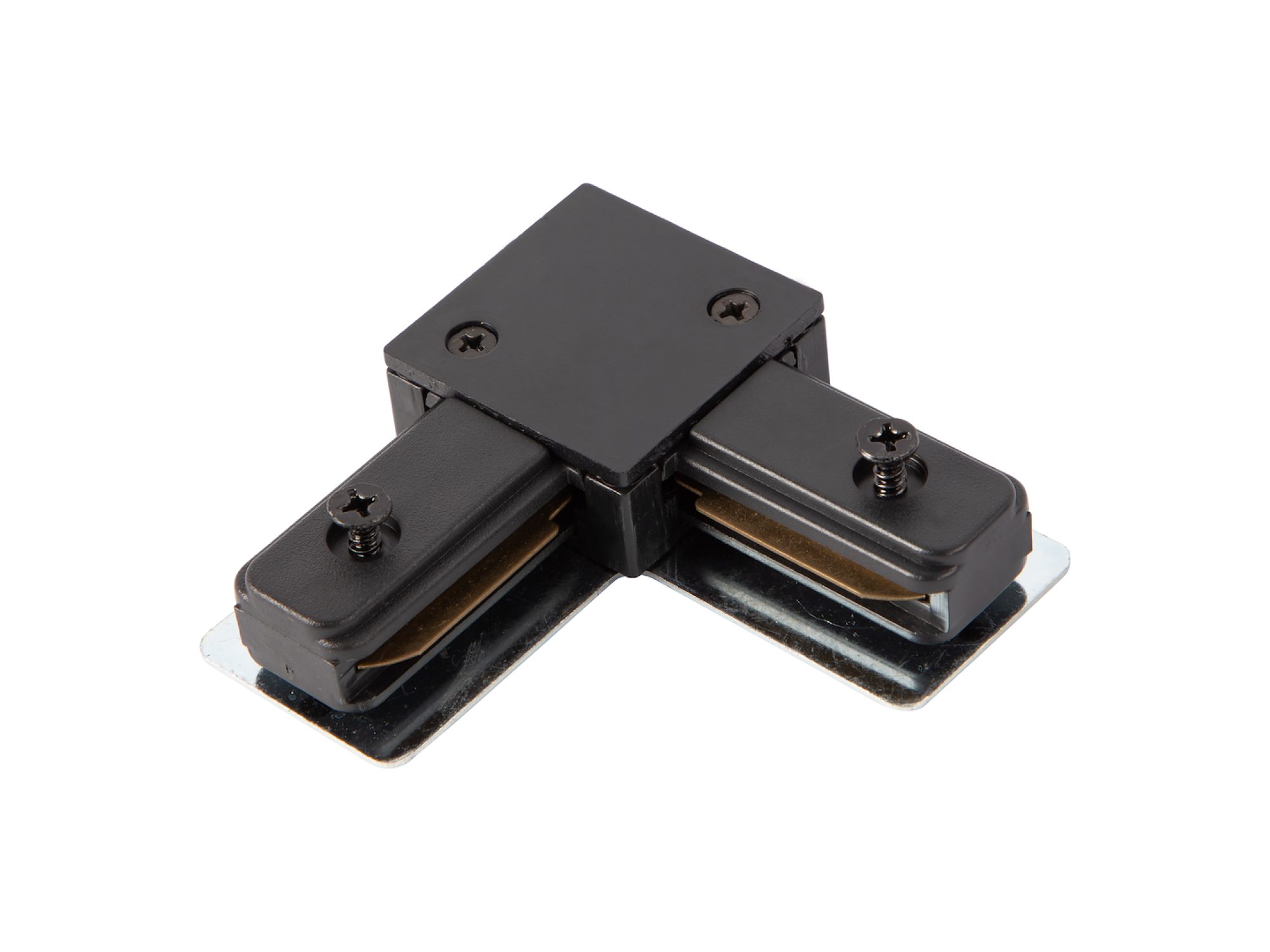

Jednoobwodowa konstrukcja jest przeznaczona do połączenia prowadnic tego samego systemu oświetlenia. Narożny kształt umożliwia poprowadzenie układu pod kątem prostym, zamiast przedłużania go wyłącznie w linii. Wersja czarna ma ciemne powierzchnie osłon, a biała jasny korpus; obie zachowują charakterystyczne metalowe strefy styku.

Specyfikacja produktu

• Typ: łącznik narożny L
• System: jednofazowy, jednoobwodowy, v2.0
• Przeznaczenie: połączenie dwóch szyn pod kątem prostym
• Zgodne szyny: prowadnice 1 m i 2 m z serii v2.0
• Kolor: czarny lub biały
• Materiał: aluminium
• Napięcie: 230 V / 50 Hz
• Stopień ochrony: IP20
• Źródło światła: brak — element połączeniowy

Wymiary produktu

• Szerokość: 7,1 cm
• Głębokość: 7,1 cm
• Wysokość: 1,8 cm

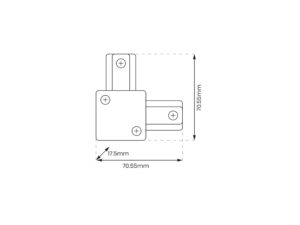

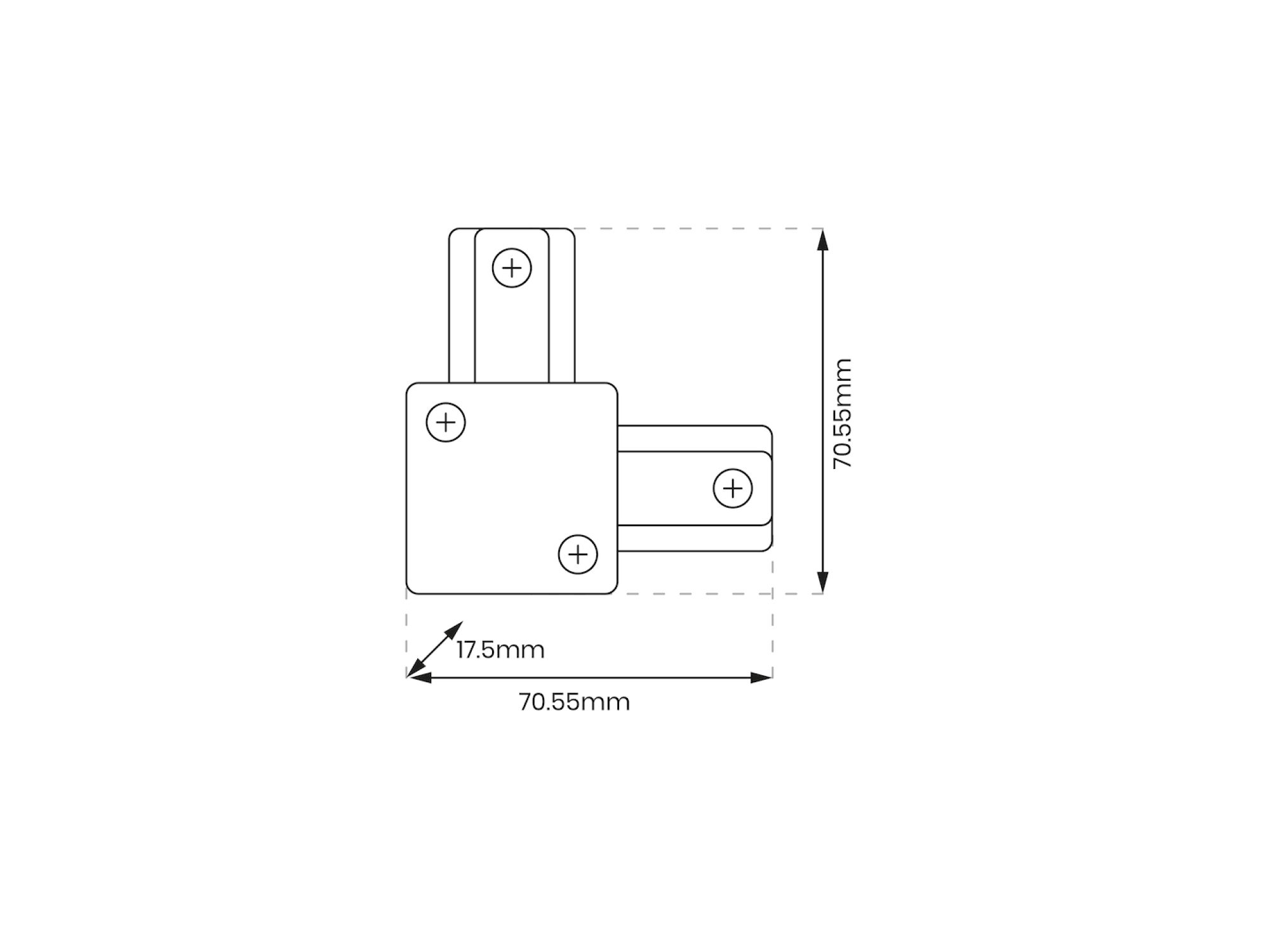

• Wymiary na rysunku: 70,55 × 70,55 × 17,5 mm
• Waga brutto: 0,051 kg

Dlaczego warto wybrać łącznik narożny L?

• Zmiana kierunku szyny – narożne połączenie dwóch prostych odcinków instalacji.
• Jednolity system – przeznaczenie do prowadnic jednofazowych w wersji v2.0.
• Dwie kolorystyki – dopasowanie osłony do czarnych lub białych szyn.
• Aluminiowy korpus – metalowa konstrukcja elementu połączeniowego.
• Wymiary narożnika – kompaktowa geometria z dwoma ramionami ustawionymi prostopadle.
• Zasilanie sieciowe – element systemu przeznaczonego do instalacji 230 V / 50 Hz.
• Ochrona IP20 – zastosowanie w suchych pomieszczeniach.

Dla kogo sprawdzi się ten produkt?

Łącznik przyda się podczas projektowania lub uzupełniania instalacji jednofazowego oświetlenia szynowego, gdy prowadnice mają zmienić kierunek w narożniku. Może być wykorzystywany w suchych salonach, biurach i przestrzeniach usługowych, pod warunkiem zgodności używanych szyn z serią v2.0.

Najważniejszym kryterium doboru nie jest sam kolor, ale zgodność systemowa. Czarny i biały element są odpowiednikami kolorystycznymi, jednak żaden z nich nie powinien być stosowany w innych typach szyn tylko dlatego, że zewnętrzny przekrój wygląda podobnie. Łącznik nie zastępuje zasilacza, szyny ani reflektora.

Podsumowanie

Łącznik narożny L jest aluminiowym elementem do prowadzenia jednofazowych szyn v2.0 pod kątem prostym. Ma stopień ochrony IP20 i jest dostępny w czerni lub bieli. Wybierz kolor odpowiadający posiadanym szynom i sprawdź zgodność systemową.
