Łącznik krzyżowy (+) do szyn oświetleniowych trójfazowych

Łącznik krzyżowy (+) do szyn oświetleniowych trójfazowych

Łącznik krzyżowy w kształcie znaku plus służy do łączenia czterech odcinków zgodnego systemu oświetlenia szynowego. Pozwala poprowadzić instalację w kilku kierunkach i utworzyć centralny węzeł pomiędzy prowadnicami. To rozwiązanie przydatne w większych pomieszczeniach, w których reflektory mają oświetlać kilka stref z jednej rozbudowanej konstrukcji sufitowej.

Czteroramienny układ umożliwia budowanie prostych, geometrycznych połączeń szyn w formie krzyża. Metalowe styki znajdują się na końcach ramion i służą do połączenia z właściwymi profilami. Produkt jest elementem instalacyjnym — nie emituje światła samodzielnie i nie zastępuje reflektorów ani prowadnic.

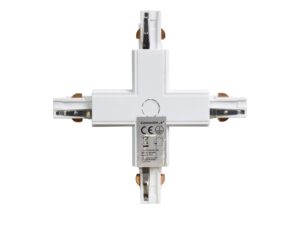

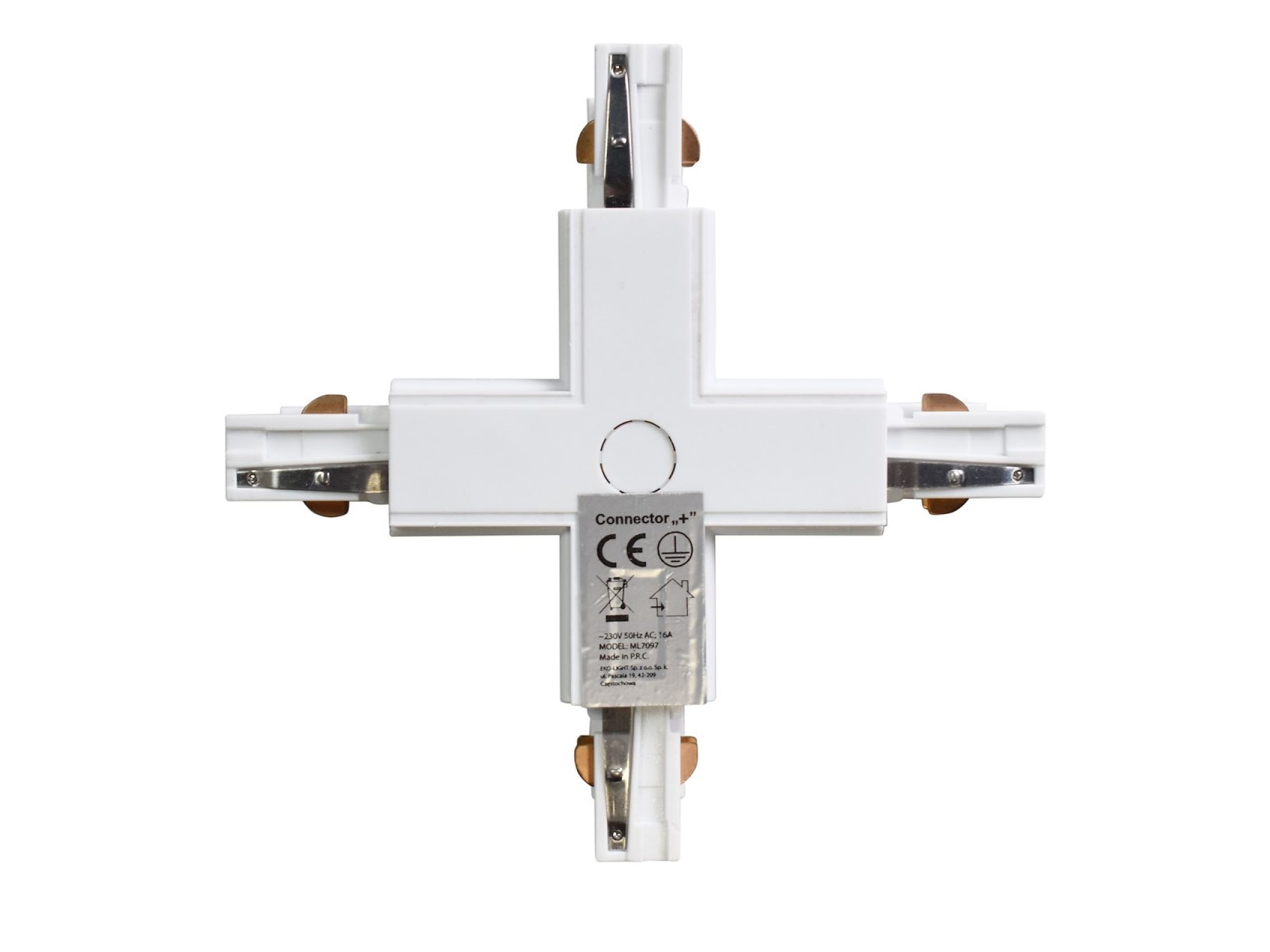

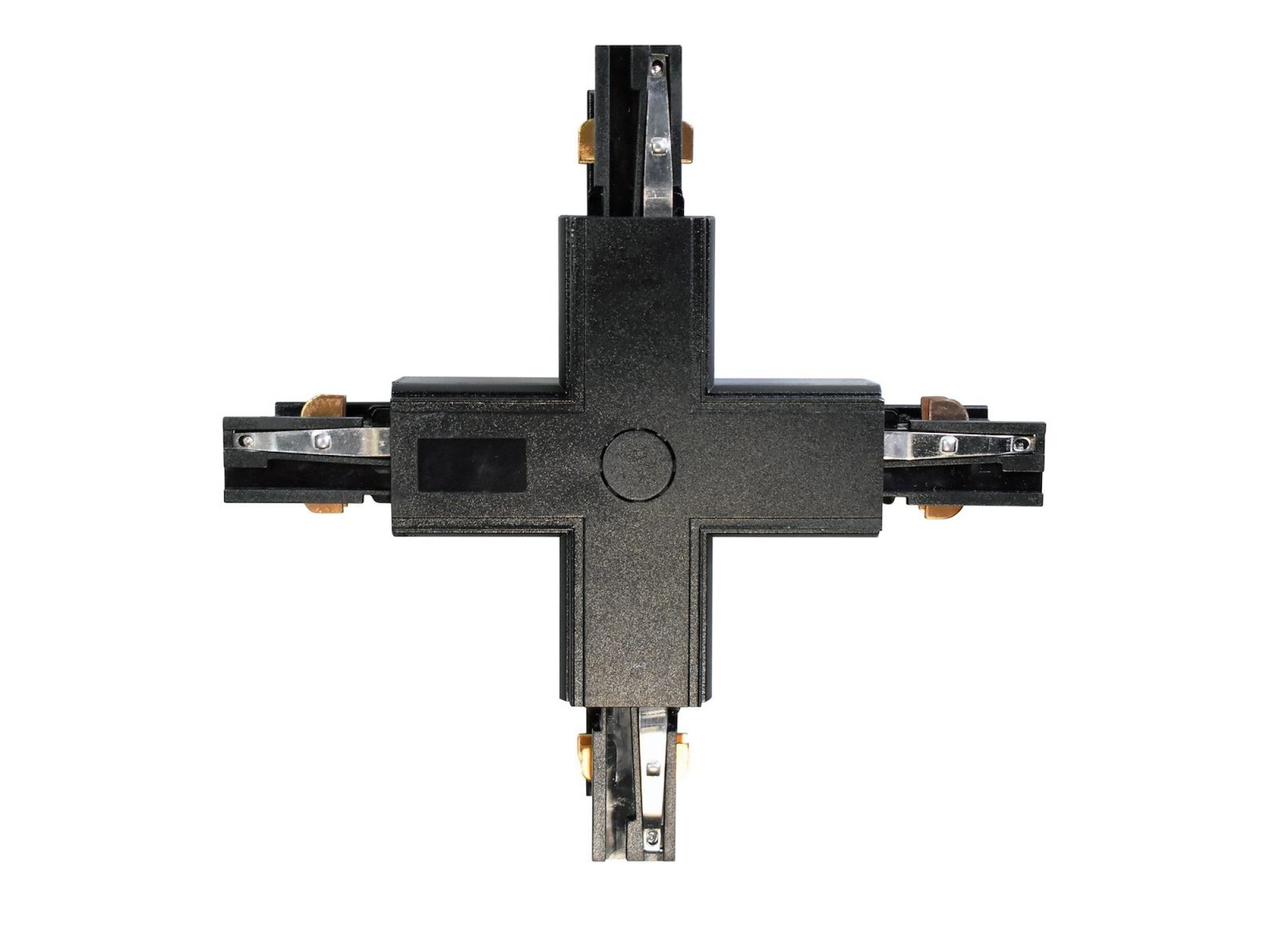

Łącznik dostępny jest w dwóch wersjach kolorystycznych: białej oraz czarnej. Jasny korpus można zestawić z białymi profilami na jasnym suficie, natomiast czarny z ciemnym układem szyn. Oba warianty mają tę samą konstrukcję i parametry techniczne.

Łącznik krzyżowy do czterech kierunków szyn trójfazowych

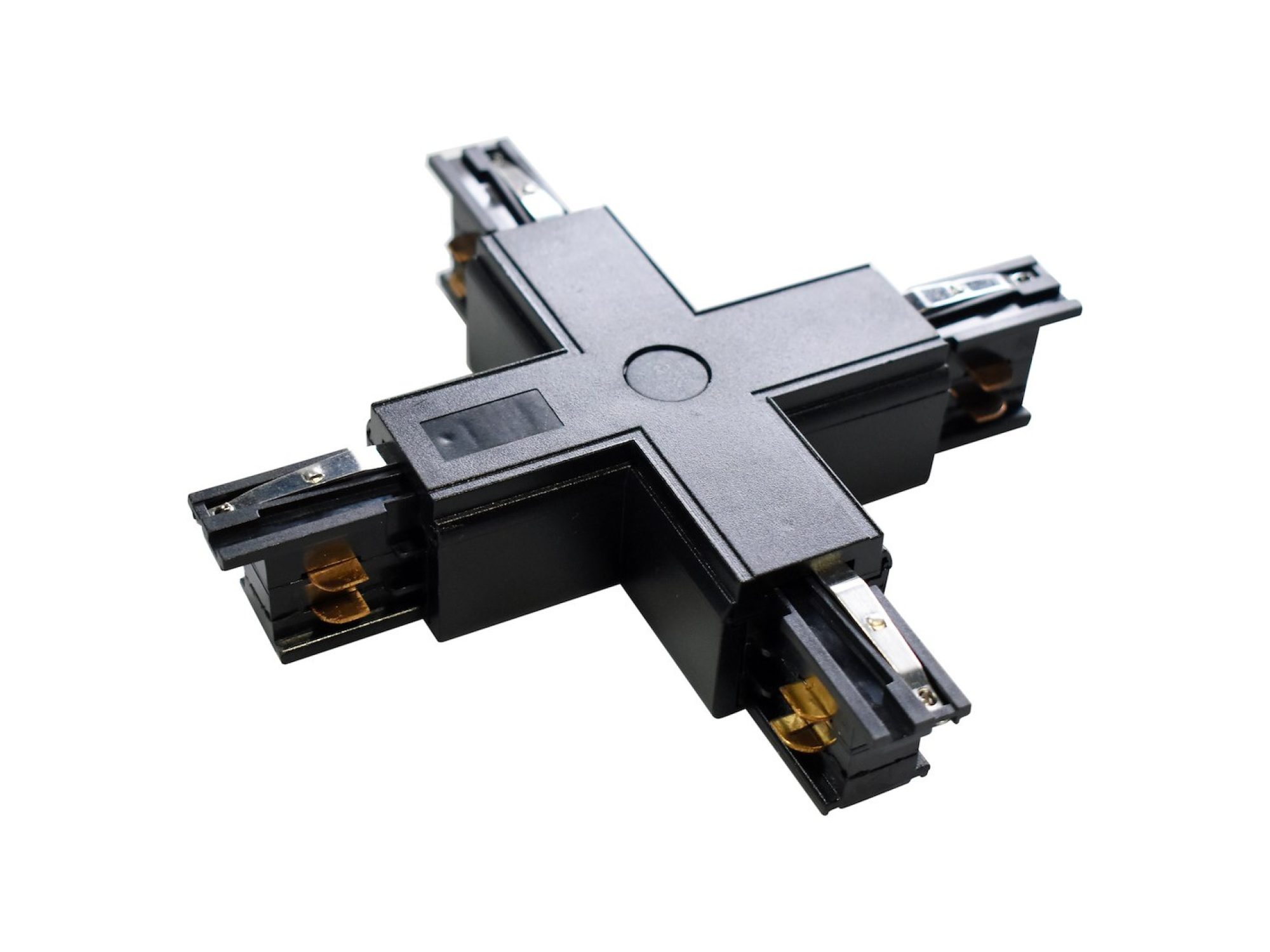

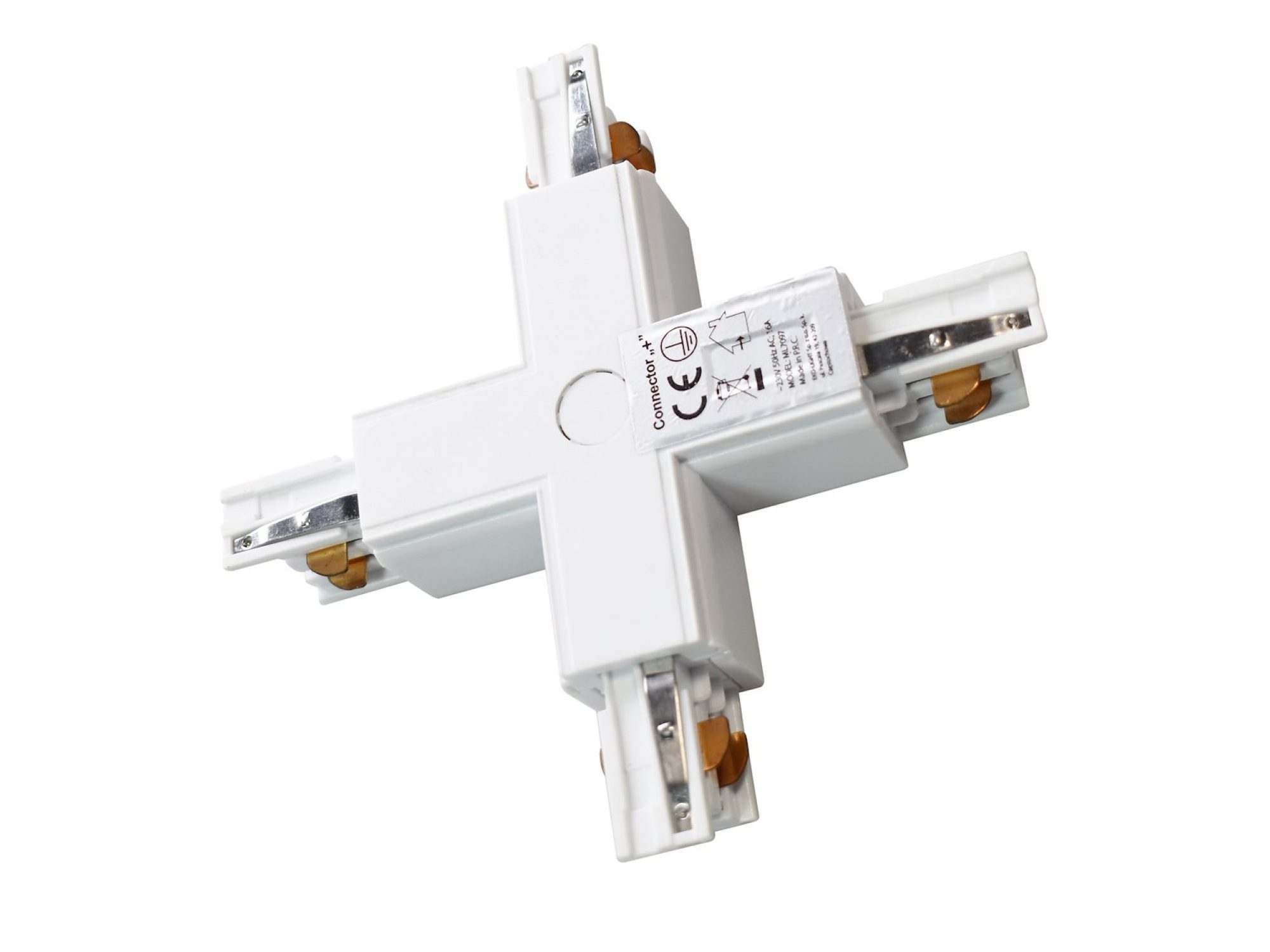

Obudowa ma cztery symetrycznie rozłożone ramiona, które łączą się w centralnej części. Dzięki takiej budowie prowadnice mogą przebiegać w dwóch przecinających się osiach. Pozwala to uporządkować rozmieszczenie opraw nad miejscami pracy, ciągami komunikacyjnymi lub fragmentami ekspozycji.

Element jest przeznaczony do trójobwodowego systemu szynowego i musi współpracować z odpowiednimi prowadnicami. Łącznik do instalacji trójfazowej nie powinien być zastępowany akcesorium do szyn magnetycznych niskonapięciowych ani jednofazowych. Dobór kompatybilnych profili i adapterów jest konieczny dla prawidłowego montażu.

Opis techniczny przewiduje możliwość wykorzystania łącznika również jako elementu doprowadzającego zasilanie. Wymaga to zastosowania schematu odpowiedniego dla konkretnego systemu i przeprowadzenia podłączenia przez wykwalifikowanego instalatora. Nie należy traktować samego łącznika jako kompletnego zestawu zasilającego.

Korpus wykonano z aluminium, a styki są widoczne na końcach czterech ramion. Stopień ochrony IP20 wskazuje przeznaczenie do suchych wnętrz. Napięcie systemu wynosi 230 V / 50 Hz. Współpracujące oprawy i prowadnice należy dobierać zgodnie z zasadami bezpieczeństwa elektrycznego.

Specyfikacja produktu

• Rodzaj: łącznik krzyżowy w kształcie plusa (+)
• Przeznaczenie: trójfazowe systemy szynowe
• Układ: cztery ramiona, połączenie czterokierunkowe
• Napięcie systemu: 230 V / 50 Hz
• Kolor: biały lub czarny
• Materiał: aluminium
• Stopień ochrony: IP20
• Możliwa funkcja doprowadzenia zasilania zgodnie z instrukcją systemu
• Źródło światła: brak
• W zestawie: 1 łącznik

Wymiary produktu

• Szerokość: 16,5 cm
• Wysokość: 3,3 cm
• Głębokość: 16,5 cm
• Waga brutto: 0,22 kg
• Waga netto: 0,19 kg

Dlaczego warto wybrać ten łącznik?

• Łączy szyny w czterech kierunkach i pozwala stworzyć krzyżowy układ oświetlenia.
• Może stanowić centralny punkt rozbudowanego systemu trójfazowego.
• Dwie wersje koloru ułatwiają zachowanie jednolitego wyglądu instalacji.
• Aluminiowa konstrukcja zachowuje prosty, techniczny charakter.
• Styki montażowe są zintegrowane z ramionami łącznika.
• Umożliwia zaprojektowanie kilku linii reflektorów w jednym układzie.

Dla kogo sprawdzi się ten produkt?

Łącznik przyda się w salonach o większej powierzchni, biurach i pracowniach, gdzie system szynowy ma rozchodzić się w różne strony. Może połączyć linię oświetlenia ogólnego z odcinkami skierowanymi nad stoły, regały lub inne strefy pomieszczenia.

W przestrzeni usługowej pozwala planować uporządkowany układ opraw nad kilkoma obszarami ekspozycji. Czarny korpus podkreśla industrialny charakter aranżacji, a biały może pozostać dyskretny na tle jasnego sufitu. Obie odmiany mają taki sam sposób przeznaczenia.

Przed montażem trzeba zweryfikować zgodność prowadnic, osprzętu zasilającego i wybranego typu łącznika. Jest to element przeznaczony do określonego systemu trójfazowego, nie do dowolnego szynoprzewodu. Montaż elektryczny powinien być wykonany przez osobę z odpowiednimi kwalifikacjami.

Najczęstsze pytania o łącznik krzyżowy

Czy łącznik ma własne źródło światła?

Nie. To akcesorium do łączenia zgodnych prowadnic. Reflektory i pozostałe części oświetlenia należy kupić osobno.

Czy może być punktem doprowadzenia zasilania?

Przewidziano taką możliwość, ale podłączenie musi być zgodne ze schematem i instrukcją trójfazowego systemu szynowego.

Czy wersje kolorystyczne różnią się rozmiarem?

Nie. Odmiany biała i czarna mają identyczne podstawowe wymiary oraz czteroramienny kształt.

Podsumowanie

Łącznik krzyżowy (+) jest elementem trójfazowego systemu oświetleniowego, który umożliwia połączenie czterech odcinków szyn. Dostępny w kolorze białym lub czarnym, pomaga zachować spójną aranżację i jest przeznaczony do suchych wnętrz.
