Łącznik elastyczny Eutrac do szyny 3-fazowej natynkowej

Łącznik elastyczny Eutrac do szyny 3-fazowej natynkowej

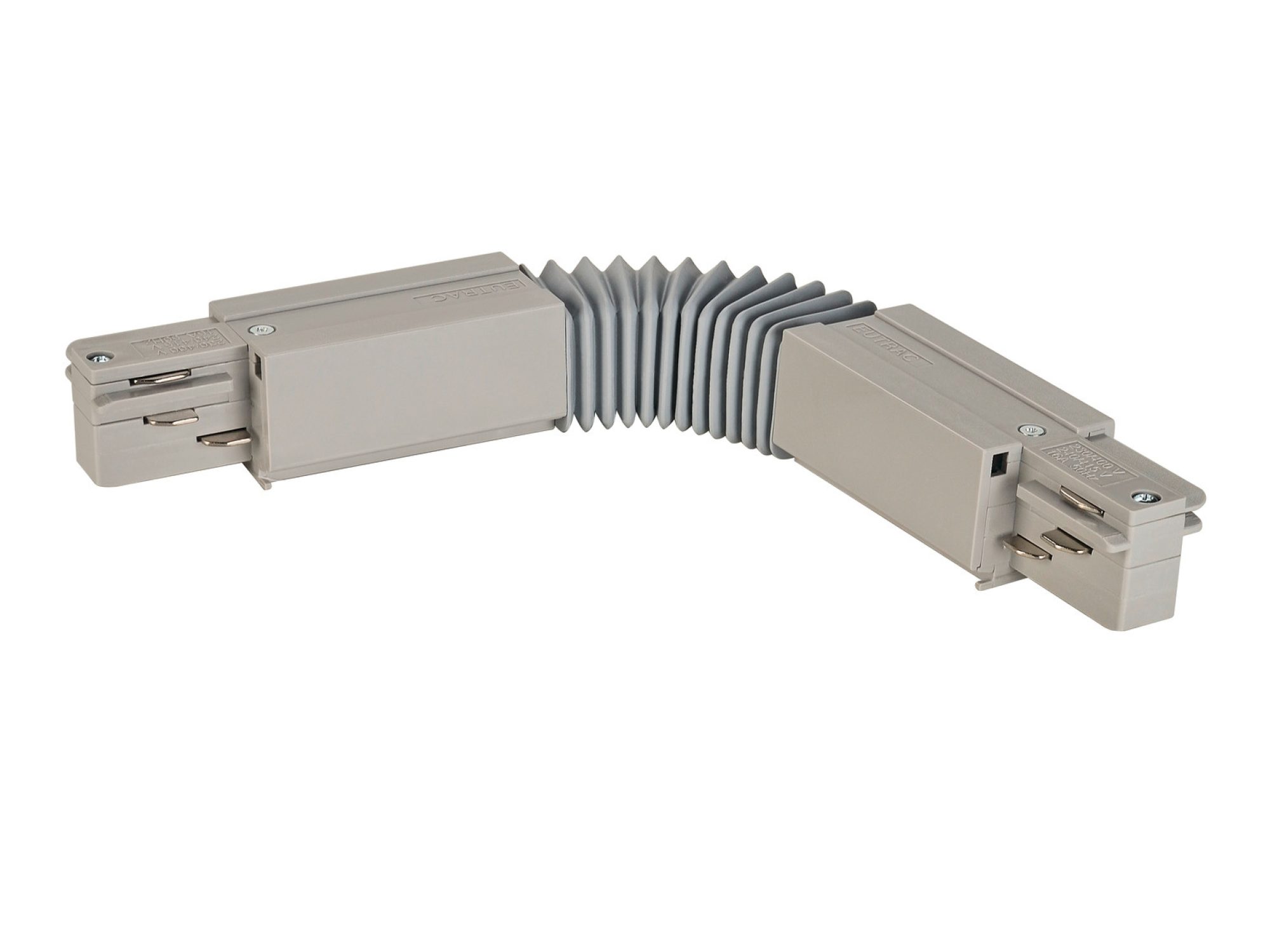

Łącznik elastyczny Eutrac to element elektryczny przeznaczony do natynkowych szyn wysokonapięciowych 3-fazowych. Jego giętki środek umożliwia prowadzenie dwóch odcinków toru pod kątem, gdy układ oświetlenia ma zmieniać kierunek bez sztywnego narożnika. Jest częścią systemu szynowego, a nie samodzielną oprawą.

Po obu stronach elastycznej osłony znajdują się końcówki dopasowane do konstrukcji szyny Eutrac. Korpus jest wykonany z tworzywa, a w połączeniach widać elementy metalowe. Dostępne wykończenia to czarne, srebrnoszare i białe. Możliwość dopasowania ułożenia toru daje swobodę w projektach, w których szyny nie tworzą wyłącznie prostych odcinków.

Elastyczny łącznik Eutrac do instalacji 3-fazowej

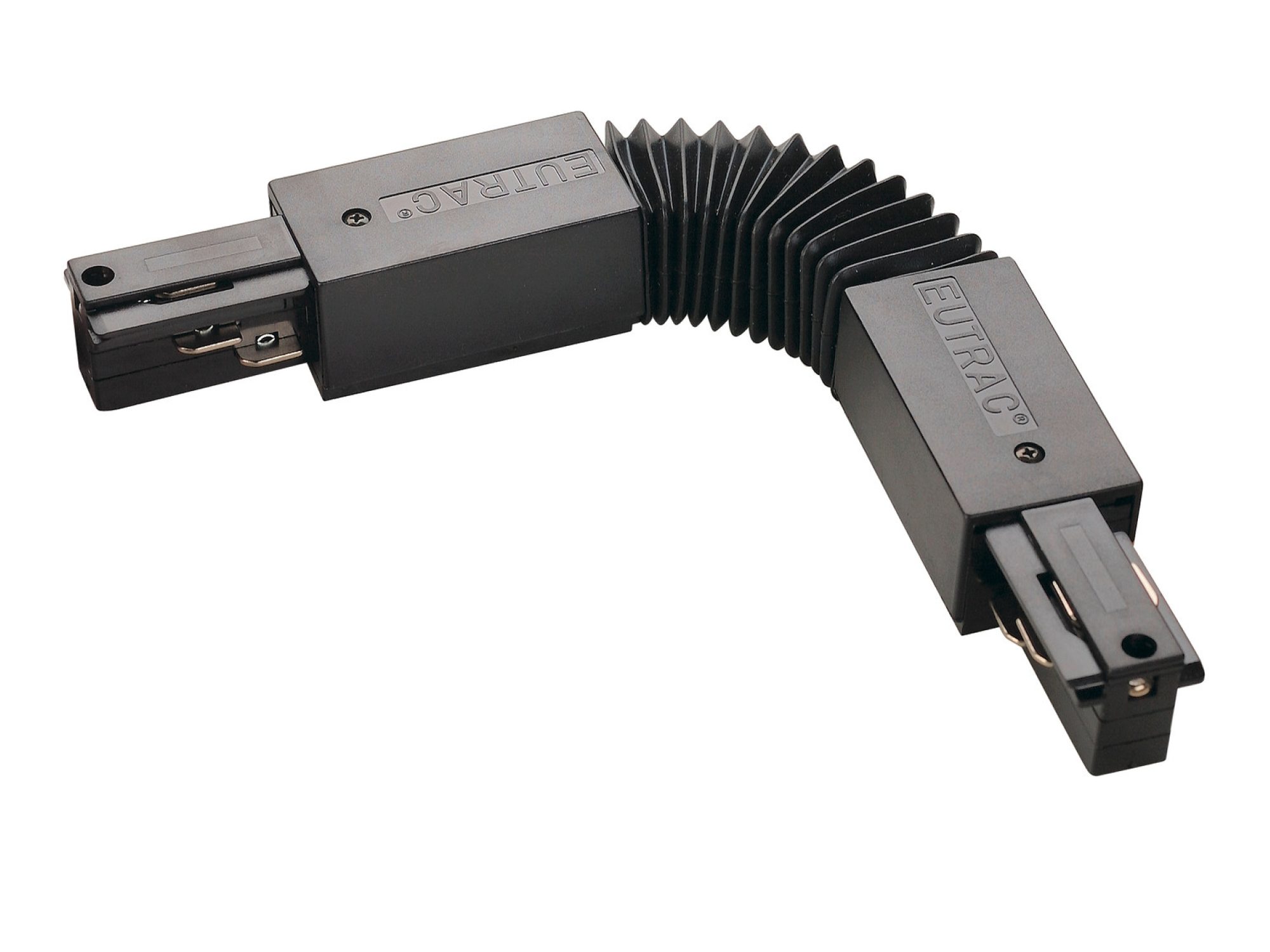

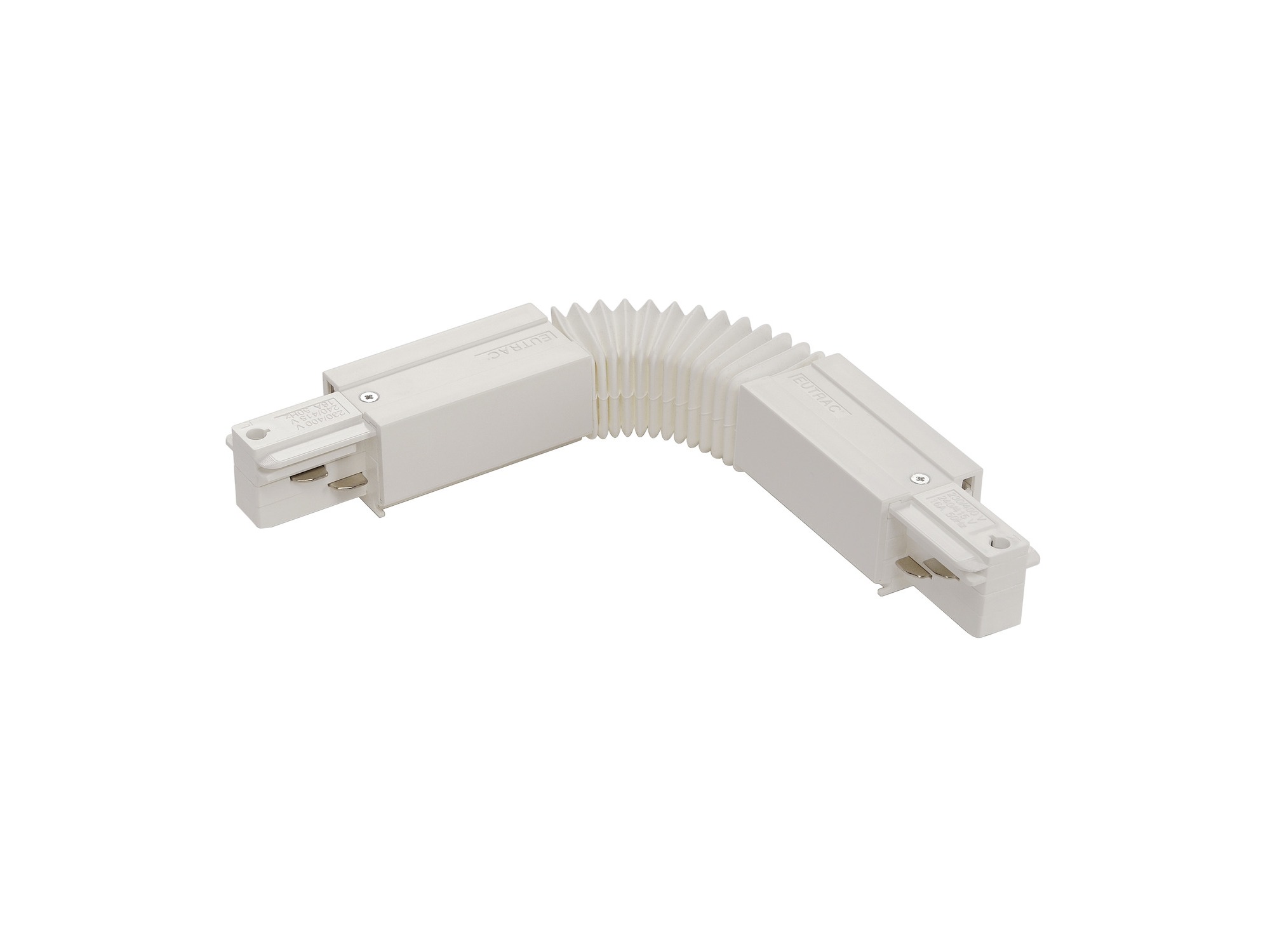

Najważniejszą cechą akcesorium jest połączenie dwóch końców szyn przez giętki segment z podłużnie ułożonymi fałdami. Czarna osłona dobrze odcina się na jasnej powierzchni, srebrnoszara ma neutralny techniczny odcień, a biała może wizualnie zbliżyć osprzęt do białej szyny. Wszystkie kolory należą do tej samej rodziny Eutrac.

Łącznik pracuje w systemie wysokonapięciowym 3-fazowym; jego maksymalny prąd znamionowy wynosi 16 A. Stanowi część połączenia elektrycznego toru, a konstrukcja systemu dopuszcza również doprowadzenie zasilania w odpowiednim układzie. Dobór i podłączenie instalacji elektrycznej wymagają zgodności całego osprzętu oraz wykonania przez osobę z właściwymi kwalifikacjami.

To komponent Eutrac, a nie łącznik do szyn 1-fazowych lub niskonapięciowych 48 V. Zewnętrznie podobne końcówki innych systemów nie stanowią potwierdzenia zamienności. Właściwe dopasowanie ma znaczenie dla ciągłości toru i zgodności połączenia z pozostałymi elementami instalacji.

Wymiary poszczególnych wykończeń nie są jednak identyczne. Czarne ma długość 30,7 cm, srebrnoszare 30 cm, a białe 22 cm; różnią się również wysokością oraz szerokością. Dlatego konkretne wymiary trzeba odnosić do wybranego koloru, a nie traktować jednej wartości jako wspólnej dla wszystkich.

Specyfikacja produktu

• Rodzaj: łącznik elastyczny elektryczny
• System: Eutrac, szyna wysokonapięciowa 3-fazowa natynkowa
• Kolory: czarny, srebrnoszary, biały
• Materiał: tworzywo; elementy metalowe połączeń
• Maksymalny prąd: 16 A
• Stopień ochrony: IP20
• DALI: nie
• Funkcja: elastyczne połączenie odcinków zgodnej szyny
• Źródło światła: nie dotyczy – element systemowy

Wymiary produktu

• Czarny: dł. 30,7 × szer. 3,6 × wys. 3,2 cm
• Srebrnoszary: dł. 30 × szer. 3,5 × wys. 3,5 cm
• Biały: dł. 22 × szer. 3,6 × wys. 3,2 cm
• Waga brutto czarnego: 0,21 kg
• Waga brutto srebrnoszarego: 0,22 kg
• Waga brutto białego: 0,22 kg

Dlaczego warto wybrać łącznik elastyczny Eutrac?

• Zmiana kierunku szyn – giętka część daje możliwość połączenia torów bez sztywnej formy narożnika.
• Odpowiedni system elektryczny – komponent jest zaprojektowany do wysokonapięciowych szyn 3-fazowych Eutrac.
• Trzy wykończenia – można dopasować wygląd łącznika do białego, czarnego lub srebrnoszarego toru.
• Znany parametr prądowy – maksymalna wartość 16 A pozwala uwzględnić właściwości osprzętu w projekcie instalacji.
• Elastyczny segment osłonięty tworzywem – przewidziany do zmiany wzajemnego położenia dwóch końców toru.
• Wymiary dla każdego koloru – oddzielne dane ułatwiają ocenę miejsca potrzebnego na połączenie w konkretnym układzie.

Dla kogo sprawdzi się ten produkt?

Łącznik jest przeznaczony do projektowania i uzupełniania oświetlenia szynowego Eutrac w pomieszczeniach. Przydaje się przy zmianie kierunku trasy natynkowej, gdy potrzebny jest element elastyczny zamiast sztywnego. Dotyczy instalacji 3-fazowej, w której dobór wszystkich komponentów musi opierać się na tej samej rodzinie systemowej.

Trzy kolory ułatwiają zachowanie spójności widocznego osprzętu, ale ważniejsza jest zgodność elektryczna i mechaniczna. W miejscach z ograniczoną przestrzenią trzeba dodatkowo uwzględnić gabaryty wybranego wykonania. Spójność systemu Eutrac pomaga uniknąć przypadkowego łączenia niekompatybilnych szyn i akcesoriów.

Podsumowanie

Łącznik elastyczny Eutrac umożliwia zmianę kierunku natynkowych szyn wysokonapięciowych 3-fazowych. Ma stopień IP20, maksymalny prąd 16 A i trzy wykończenia, dla których podano oddzielne wymiary. Dobierz kolor do kompatybilnego systemu Eutrac i uwzględnij układ toru przed montażem.
