Łącznik elastyczny do szyny 1-fazowej natynkowej

Łącznik elastyczny do szyny 1-fazowej natynkowej

Łącznik elastyczny do szyny 1-fazowej natynkowej to element elektryczny do wysokonapięciowego systemu szynowego 1~. Służy do połączenia odcinków szyny tam, gdzie trasa nie musi biec po jednej prostej. Giętka część środkowa łączy dwa końce mocowane w systemie i pozwala zmienić ich wzajemne ustawienie.

Obudowa jest wykonana z poliwęglanu (PC). Produkt występuje w trzech wykończeniach: czarnym, białym i srebrnoszarym. Każda wersja zachowuje tę samą długość 16,4 cm, szerokość 3,5 cm oraz wysokość 1,8 cm. Jeden typ połączenia w kilku kolorach ułatwia zachowanie spójnego wyglądu szyn i akcesoriów.

Łącznik elastyczny 1-fazowy do prowadzenia szyn

Elastyczny środek ma formę segmentu z poprzecznymi fałdami, a na obu końcach znajdują się części łączeniowe. Dzięki temu akcesorium nie przypomina sztywnego łącznika prostego ani narożnego. Jego zadaniem jest połączenie dwóch odcinków kompatybilnej szyny natynkowej w systemie wysokonapięciowym 1-fazowym.

Przy kompletowaniu instalacji ważny jest typ szyny. Ten łącznik jest przeznaczony do systemu 1-fazowego, a nie do torów 3-fazowych ani systemów niskonapięciowych 48 V. Różne systemy mają inne złącza i sposób zasilania, dlatego elementy o podobnym wyglądzie nie są automatycznie zamienne.

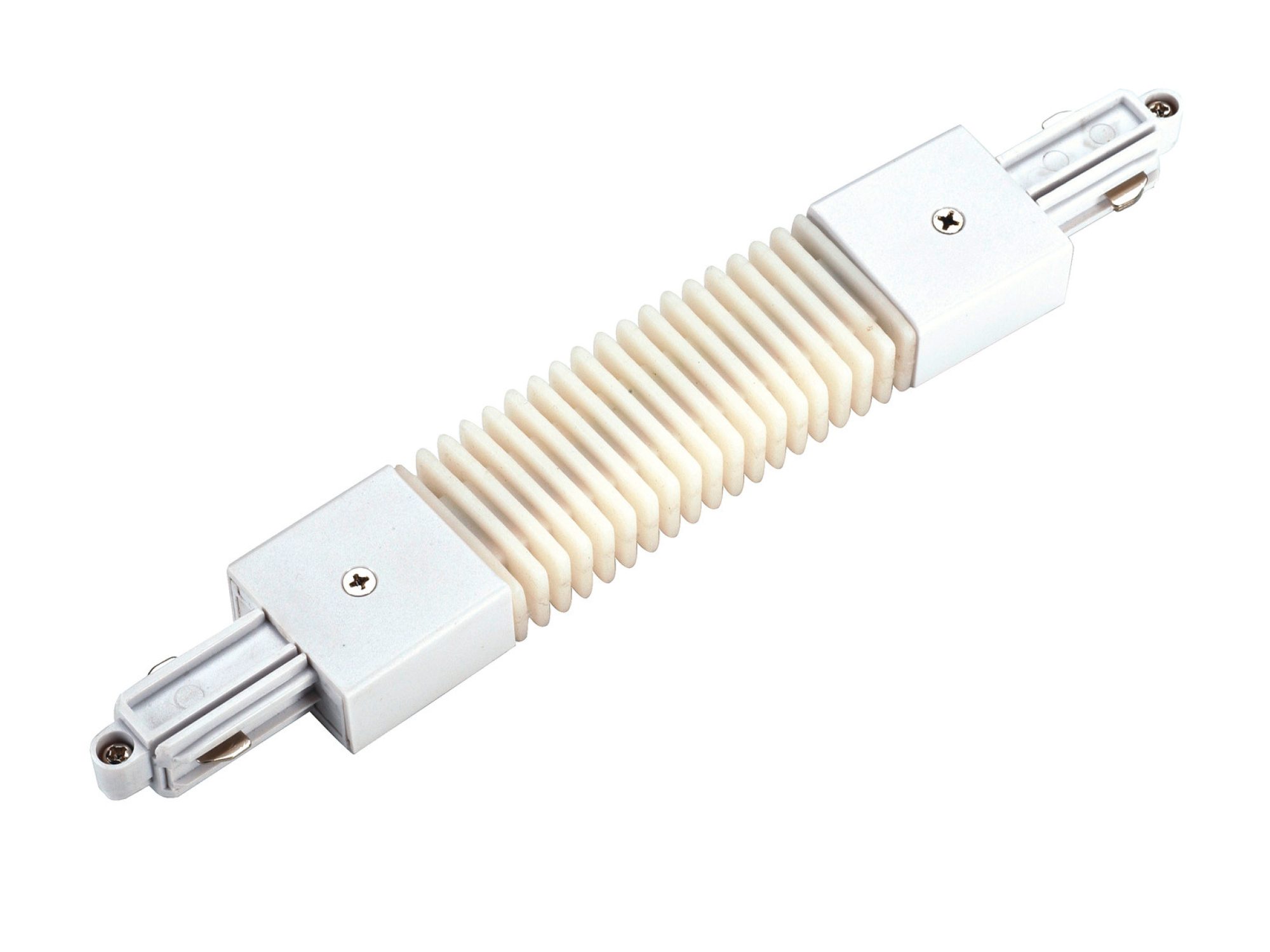

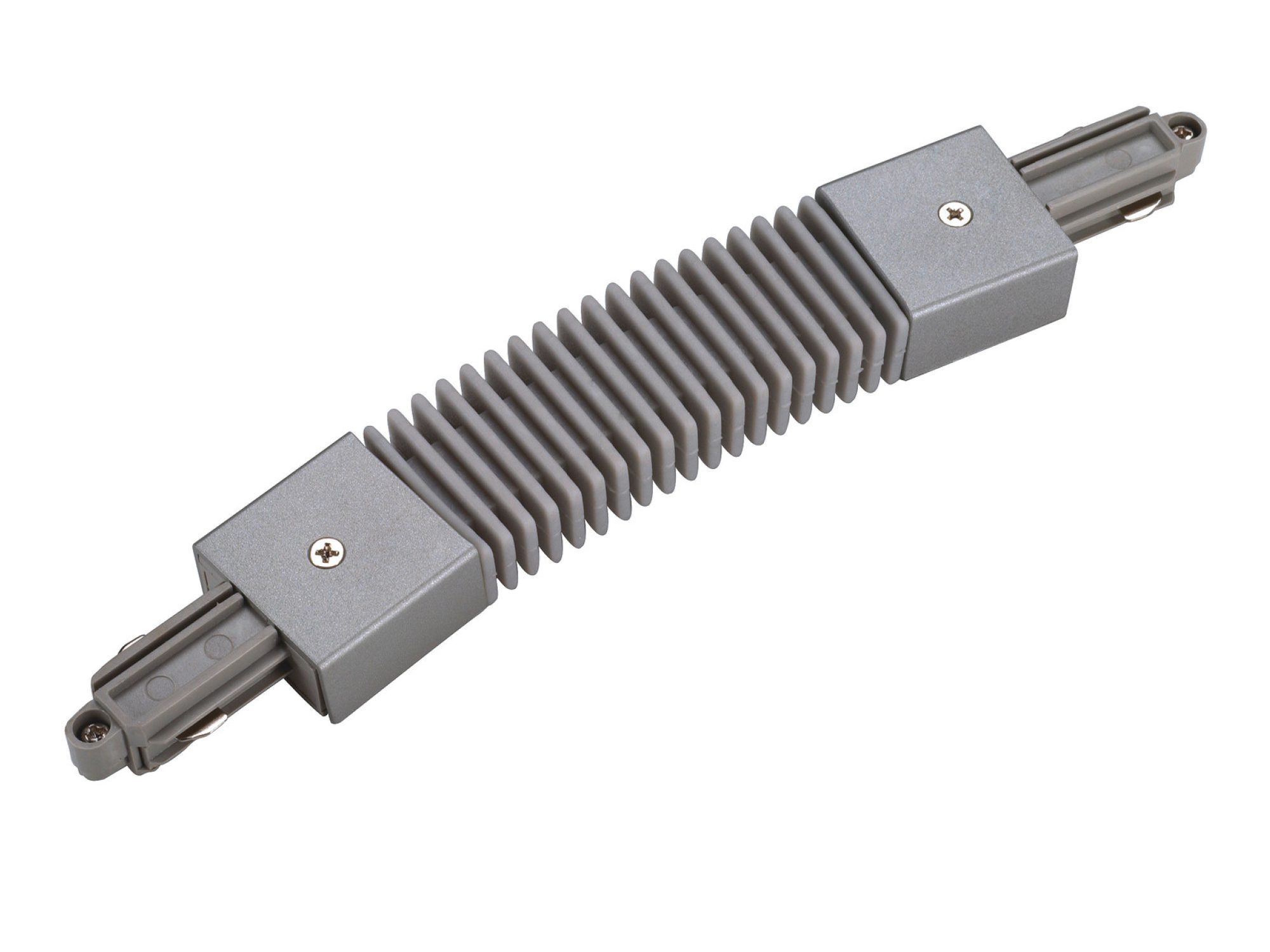

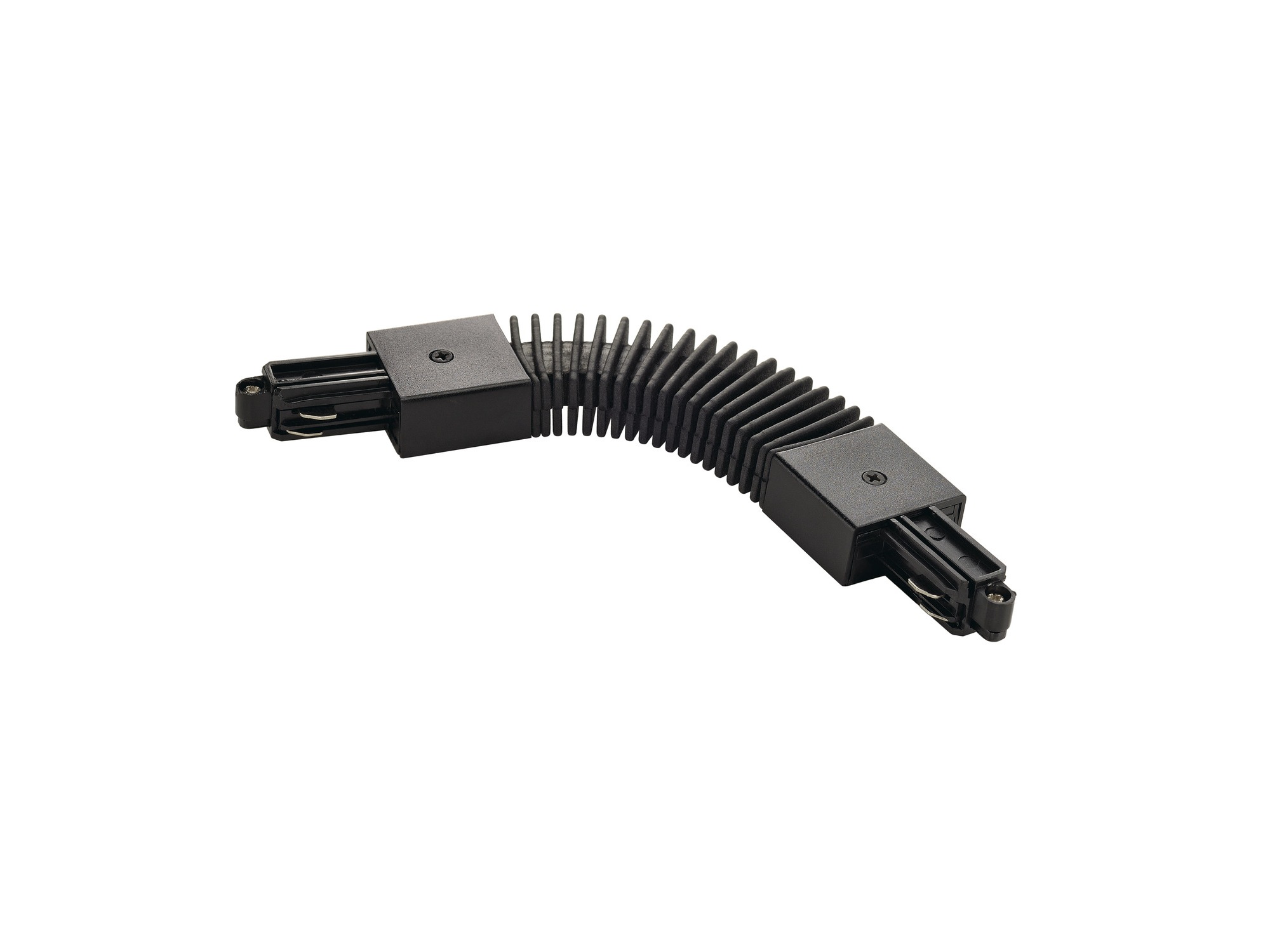

Wersje czarna, biała i srebrnoszara mają wspólną konstrukcję oraz parametry gabarytowe. Różnią się kolorem korpusu; fotografie każdej wersji przedstawiają jej rzeczywiste wykończenie. Dopasowany kolor łącznika pozwala zachować jednolitą linię wizualną szyn prowadzonych po suficie lub innej powierzchni przewidzianej dla systemu.

Stopień ochrony IP20 oznacza, że element nie jest przeznaczony do kontaktu z wodą. Nie jest to oprawa ani źródło światła i nie zawiera żarówki. Sam łącznik nie emituje światła, ale stanowi część osprzętu umożliwiającego zestawienie szyn i zamontowanych na nich opraw.

Specyfikacja produktu

• Rodzaj: łącznik elastyczny / element elektryczny systemu szynowego
• System: szyna wysokonapięciowa 1-fazowa natynkowa
• Materiał: poliwęglan (PC)
• Kolory: czarny, biały, srebrnoszary
• Stopień ochrony: IP20
• DALI: nie
• Przeznaczenie: połączenie odcinków zgodnej szyny 1-fazowej
• Źródło światła: nie dotyczy – akcesorium montażowe

Wymiary produktu

• Długość: 16,4 cm
• Szerokość: 3,5 cm
• Wysokość: 1,8 cm
• Masa netto – czarny i biały: 0,108 kg
• Masa netto – srebrnoszary: 0,106 kg
• Waga brutto – czarny i biały: około 0,12 kg
• Waga brutto – srebrnoszary: około 0,11 kg

Dlaczego warto wybrać łącznik elastyczny 1-fazowy?

• Giętkie połączenie – segment środkowy pozwala zestawić odcinki szyny bez używania wyłącznie sztywnego łącznika.
• Zgodność systemowa – akcesorium jest przeznaczone do konkretnego rodzaju szyn natynkowych 1-fazowych.
• Trzy kolory – czarny, biały i srebrnoszary ułatwiają dopasowanie osprzętu do barwy szyny.
• Powtarzalne gabaryty – wszystkie wykończenia mają 16,4 cm długości, 3,5 cm szerokości i 1,8 cm wysokości.
• Trwała forma komponentu – korpus z poliwęglanu jest elementem przeznaczonym do systemu elektrycznego.
• Wyraźne rozróżnienie systemu – opis 1-fazowy ogranicza ryzyko pomylenia z łącznikami do torów 3-fazowych albo 48 V.

Dla kogo sprawdzi się ten produkt?

Łącznik sprawdzi się przy projektowaniu i uzupełnianiu instalacji opartych na natynkowej szynie wysokonapięciowej 1-fazowej. Jest przeznaczony dla instalatorów i użytkowników, którzy kompletują osprzęt z jednej rodziny systemowej oraz potrzebują elastycznego połączenia między odcinkami.

Przy modernizacji istniejącej instalacji najważniejsza jest zgodność z konkretną szyną, a następnie kolor. Czarne wykończenie pasuje wizualnie do ciemnego osprzętu, białe do jasnego, a srebrnoszare do metalicznych odcieni systemu. Dobór koloru nie zastępuje jednak potwierdzenia kompatybilności z szyną.

Podsumowanie

Łącznik elastyczny do szyny 1-fazowej ma giętki środek, poliwęglanowy korpus i stopień ochrony IP20. Występuje w trzech kolorach, a jego długość wynosi 16,4 cm w każdej wersji. Wybierz wykończenie dopasowane do kompatybilnej szyny natynkowej i zachowaj spójność osprzętu.
