Gniazdo wtykowe Eutrac do szyny 3-fazowej natynkowej

Gniazdo wtykowe Eutrac do szyny 3-fazowej natynkowej

Gniazdo wtykowe Eutrac to element systemu natynkowych szyn wysokonapięciowych 3-fazowych. Pozwala przewidzieć punkt przyłączenia odpowiedniego urządzenia w obrębie instalacji szynowej, bez traktowania każdego odcinka toru wyłącznie jako miejsca montażu reflektorów. Gniazdo jest dostępne w dwóch kolorach: czarnym i białym.

Akcesorium łączy złącze dopasowane do szyny Eutrac z korpusem zakończonym gniazdem. Widoczna obudowa ma zwartą, techniczną formę. To osprzęt elektryczny do konkretnego systemu, a nie uniwersalne gniazdko ścienne ani samodzielny element oświetleniowy. Przed wyborem należy zweryfikować zgodność posiadanej szyny z systemem Eutrac.

Gniazdo Eutrac z bezpiecznikiem zwłocznym 6,3 A

Gniazdo jest przeznaczone do podłączania urządzeń klasy ochrony I, ze stykiem ochronnym, oraz klasy II. Zostało wyposażone w bezpiecznik zwłoczny 6,3 A. Wartość 6,3 A jest parametrem tego akcesorium i nie należy utożsamiać jej z prądem znamionowym innych części instalacji szynowej.

Akcesorium może pełnić także funkcję elementu zasilania w odpowiednim układzie systemowym. Gniazdo należy instalować zgodnie z instrukcją dla danego artykułu oraz zasadami doboru zabezpieczeń.

Jego podłączenie stanowi część całej instalacji, dlatego sposób wykorzystania punktu zasilającego powinien wynikać z projektu toru. Przy ocenie obciążenia istotne są zarówno parametry urządzenia, jak i parametry zabezpieczeń oraz połączeń. Wymagane jest odpowiednie przygotowanie instalacji elektrycznej przez uprawnioną osobę. Element przeznaczono do zastosowań wewnętrznych o stopniu ochrony IP20.

Gniazdo współpracuje z natynkową szyną wysokonapięciową 3-fazową Eutrac; nie jest przeznaczone do dowolnej szyny jednofazowej ani niskonapięciowej 48 V. Zbieżny wygląd złącza nie potwierdza zgodności mechanicznej i elektrycznej. Funkcja DALI nie jest deklarowana dla tego produktu.

Specyfikacja produktu

• Model: Gniazdo wtykowe Eutrac
• Typ: komponent elektryczny szyny 3-fazowej
• System: wysokonapięciowa szyna natynkowa Eutrac

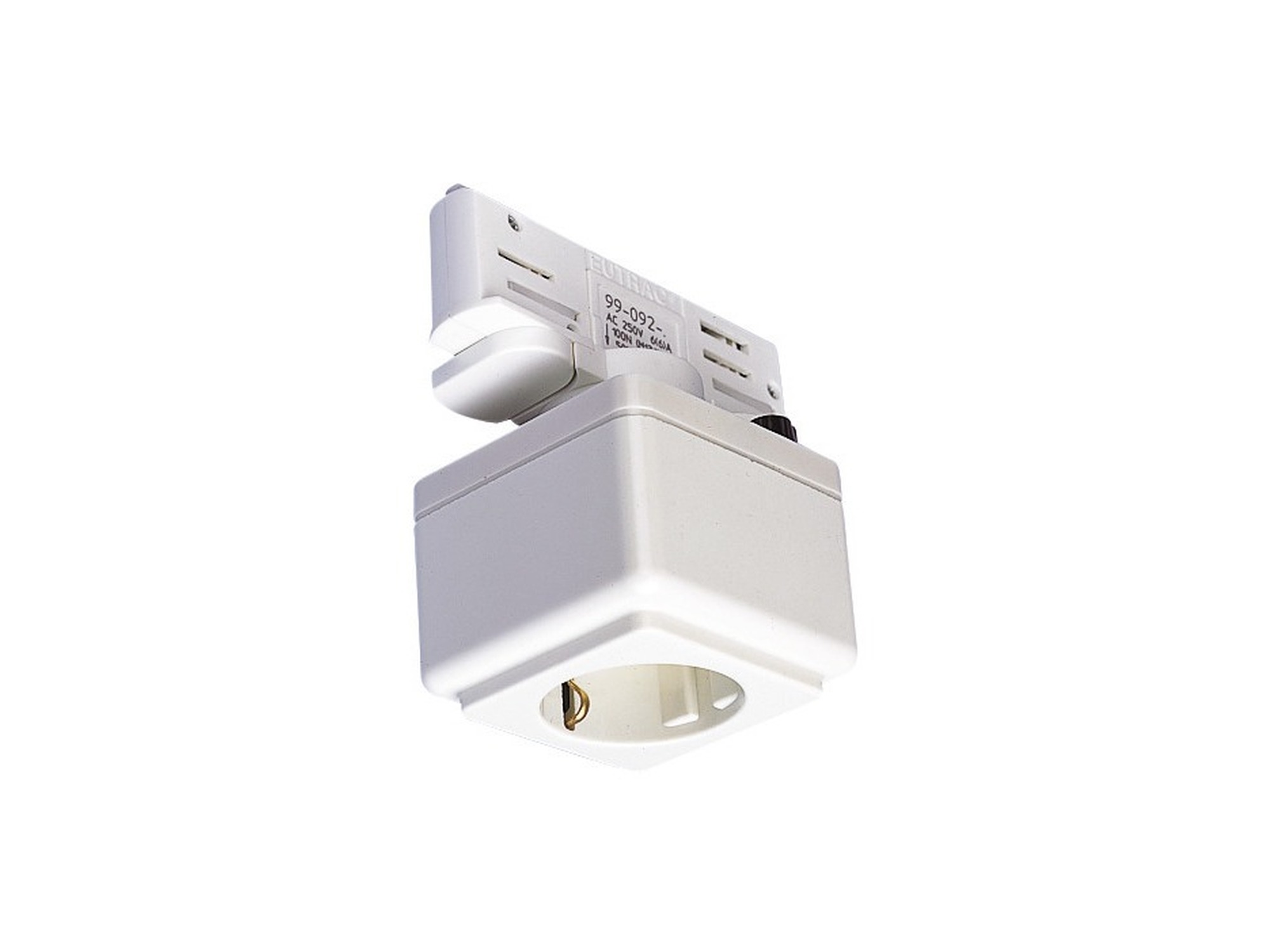

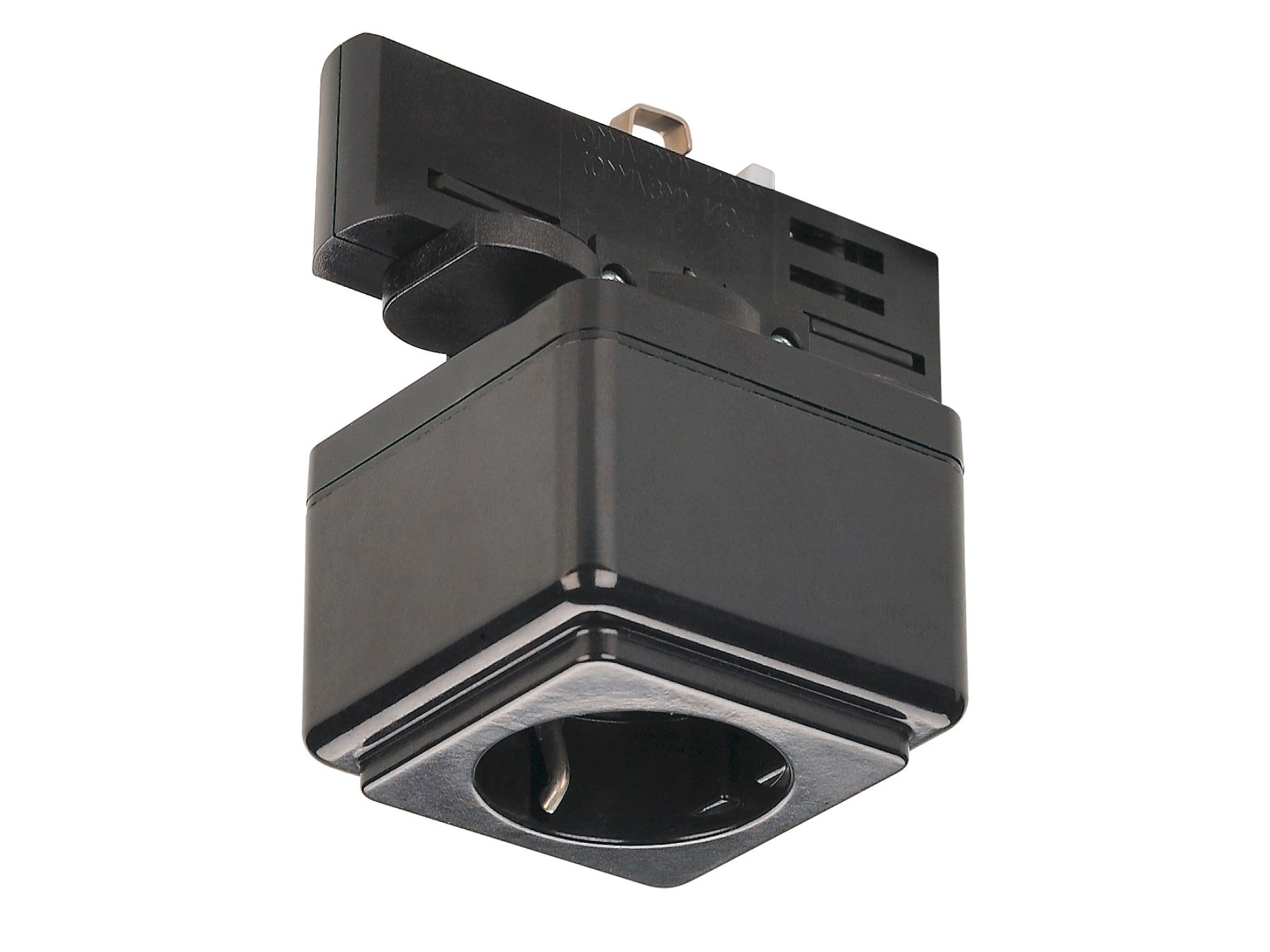

• Kolory: czarny, biały
• Bezpiecznik: zwłoczny 6,3 A
• Urządzenia: klasy ochrony I i II
• Stopień ochrony: IP20
• Materiał obudowy: tworzywo sztuczne
• DALI: nie
• Źródło światła: nie dotyczy

Wymiary produktu

• Długość: 9,6 cm
• Szerokość: 6,5 cm
• Wysokość: 9 cm
• Waga brutto czarnego: ok. 0,145 kg
• Waga brutto białego: ok. 0,161 kg
• Czarny: nr
• Biały: nr
• Odcień białego: RAL 9016, określany przez producenta jako biały beskidzki

Dlaczego warto wybrać gniazdo wtykowe Eutrac?

• Przeznaczenie systemowe – obudowa i złącze zaprojektowane do natynkowych szyn 3-fazowych Eutrac.
• Dwa wykończenia – czarne i białe ułatwiają dopasowanie widocznego osprzętu do koloru trasy.
• Bezpiecznik 6,3 A – udokumentowany parametr akcesorium pomaga w doborze rozwiązania przez instalatora.
• Możliwość podłączenia urządzeń – możliwe jest zastosowanie z urządzeniami klasy ochrony I oraz II.
• Zwarta forma – niewielki korpus pozwala zaplanować punkt gniazdowy jako część układu szyn.
• Jednoznaczne numery artykułów – oznaczenia kolorów ułatwiają zamówienie właściwego wykonania.

Dla kogo sprawdzi się ten produkt?

Rozwiązanie można rozważyć przy projektowaniu instalacji 3-fazowej w pomieszczeniach, w których oprócz oświetlenia szynowego przewidziano odpowiednio dobrany punkt przyłączeniowy. Wymaga to sprawdzenia rodzaju urządzenia, jego klasy ochrony, obciążenia oraz zgodności z całym systemem. Samo gniazdo nie zastępuje projektu ani zabezpieczenia instalacji.

Czarna wersja dobrze komponuje się z ciemną szyną i osprzętem o technicznym charakterze. Biała może być mniej widoczna na jasnym suficie i w zestawieniu z białym torem Eutrac. Oba warianty mają takie same wymiary zewnętrzne, ale nieco inną masę brutto.

Dobór koloru nie zmienia wymogu kompatybilności elementów. Szczególnie ważne jest to w rozbudowywanych instalacjach: nowy punkt powinien odpowiadać istniejącemu systemowi szynowemu. Zanim zamówisz wersję białą lub czarną, porównaj oznaczenia toru i przeznaczenie urządzenia, które ma być dołączane.

Podsumowanie

Gniazdo wtykowe Eutrac to akcesorium do natynkowego systemu wysokonapięciowych szyn 3-fazowych. Ma bezpiecznik zwłoczny 6,3 A, stopień ochrony IP20 i jest dostępne w kolorach czarnym oraz białym. Przed montażem zweryfikuj zgodność szyny, urządzenia i parametrów całej instalacji.
