Czujnik zmierzchowy 230 V 2000 W z sondą IP54

Czujnik zmierzchowy 230 V 2000 W z sondą IP54

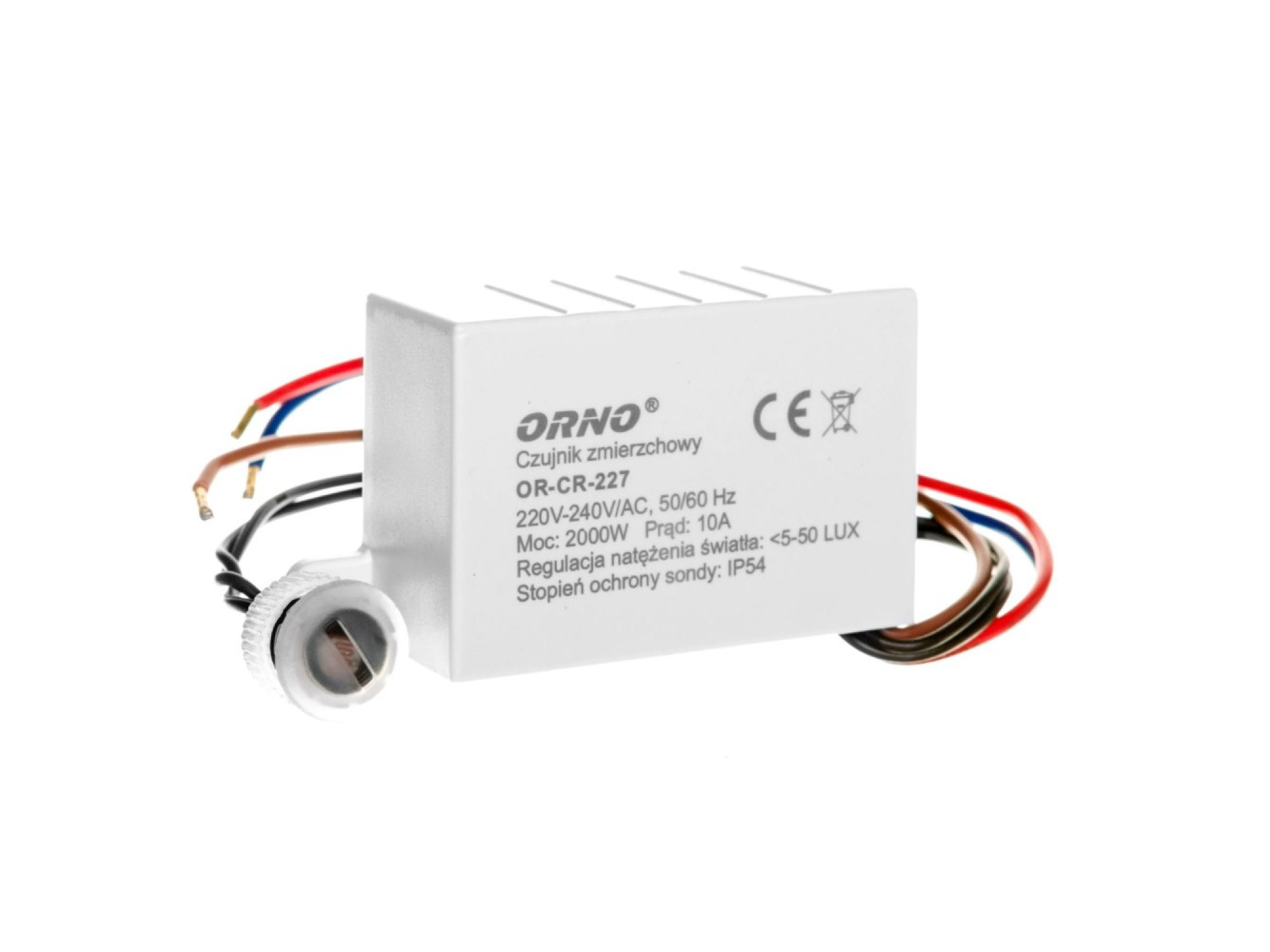

Czujnik zmierzchowy 230 V 2000 W z sondą IP54 to przekaźnikowy sterownik oświetlenia, który automatycznie załącza lub wyłącza podłączony obwód w zależności od jasności otoczenia. Oddzielna sonda światłoczuła może zostać umieszczona tam, gdzie potrzebny jest pomiar natężenia światła, natomiast moduł sterujący pozostaje w odpowiednio zabezpieczonym miejscu instalacji.

Urządzenie jest przystosowane do sieci 230 V AC, 50 Hz. Regulacja progu załączenia w zakresie około 5–50 lx pozwala ustawić moment reakcji na zapadający zmierzch. Jest to praktyczne rozwiązanie dla układów, w których oświetlenie powinno pracować po spadku poziomu oświetlenia dziennego, bez ręcznego włączania każdego dnia.

Przekaźnik obsługuje obciążenie do 2000 W dla odpowiednich odbiorników; w przypadku źródeł LED maksymalna moc łączeniowa wynosi 500 W. Właściwą wartość należy dobierać do rodzaju podłączonej instalacji i charakterystyki jej odbiorników.

Czujnik zmierzchu z zewnętrzną sondą do sterowania oświetleniem

Budowa urządzenia rozdziela część reagującą na światło od modułu przekaźnikowego. Dzięki temu zewnętrzną sondę można skierować w stronę reprezentatywnego światła dziennego, unikając miejsc stale doświetlanych przez lampę sterowaną tym samym czujnikiem. Odpowiednie umiejscowienie sondy pomaga uzyskać przewidywalne przełączanie obwodu.

Stopień ochrony IP54 dotyczy sondy zewnętrznej, natomiast moduł sterujący ma ochronę IP20. Oznacza to konieczność zamontowania części sterującej w suchym, właściwie osłoniętym miejscu. Nie należy traktować całego zestawu jako obudowy IP54 przeznaczonej do bezpośredniej ekspozycji na wodę.

Czujnik działa na zasadzie pomiaru natężenia światła, a nie wykrywania ruchu ani obecności osób. Zmienia stan styków przekaźnika po osiągnięciu ustawionego poziomu jasności. Zakres regulacji pozwala ustawić wcześniejsze lub późniejsze załączenie lamp, stosownie do potrzeb danej instalacji.

Obudowa wykonana jest z białego tworzywa, a niewielkie wymiary ułatwiają umieszczenie modułu w odpowiedniej przestrzeni technicznej. Zasilanie sieciowe i doprowadzenie przewodów wymagają prawidłowego zabezpieczenia oraz montażu zgodnego ze schematem elektrycznym.

Specyfikacja produktu

• Rodzaj: czujnik zmierzchowy z sondą zewnętrzną.
• Napięcie zasilania: 230 V AC / 50 Hz.
• Maksymalna moc obciążenia: 2000 W (odbiorniki zgodne z parametrami przekaźnika).
• Maksymalne obciążenie LED: 500 W.
• Próg natężenia światła: regulowany, około 5–50 lx.
• Sonda: IP54.
• Moduł sterujący: IP20.
• Temperatura pracy: od −20°C do +40°C.
• Rodzaj pracy: przekaźnik włączający/wyłączający obwód.
• Materiał: tworzywo sztuczne.
• Kolor: biały.

Wymiary produktu

• Szerokość modułu: 5,68 cm.
• Wysokość modułu: 3,73 cm.
• Głębokość modułu: 2,4 cm.
• Średnica otworu sondy: około 1,2 cm.
• Waga netto: około 0,065 kg.

Podane wymiary dotyczą modułu. Montaż wymaga dodatkowej przestrzeni na przewody i sondę zewnętrzną.

Dlaczego warto wybrać czujnik zmierzchowy z sondą?

• Automatyczne przełączanie oświetlenia zależnie od poziomu światła dziennego.
• Oddzielna sonda daje większą swobodę jej umiejscowienia.
• Regulacja 5–50 lx umożliwia dopasowanie momentu załączenia.
• Zasilanie 230 V przystosowane do typowych obwodów sieciowych.
• Obciążenie do 2000 W dla odpowiednich odbiorników, z osobnym limitem LED 500 W.
• Sonda IP54 zabezpieczona lepiej przed wpływem otoczenia niż moduł IP20.
• Kompaktowa biała obudowa do montażu w odpowiednim miejscu technicznym.

Dla kogo sprawdzi się ten produkt?

Urządzenie przeznaczone jest dla instalatorów i użytkowników planujących automatyczne włączanie obwodów oświetlenia po zmroku. Sprawdzi się w instalacjach, gdzie sonda powinna mierzyć jasność poza miejscem umieszczenia modułu sterującego, o ile część IP20 zostanie właściwie chroniona przed wodą.

Przy doborze należy uwzględnić rodzaj odbiornika, maksymalny prąd i moc przełączaną przez przekaźnik. Dla oświetlenia LED obowiązuje limit 500 W. Prace przy zasilaniu 230 V powinny być wykonywane przez osoby z odpowiednimi kwalifikacjami.

Podsumowanie

Czujnik zmierzchowy 230 V z zewnętrzną sondą umożliwia automatyczne sterowanie oświetleniem przy progu 5–50 lx. Sonda IP54 współpracuje z modułem IP20, a maksymalna moc przełączana wynosi 2000 W lub 500 W dla oświetlenia LED.
